Ống đồng máy lạnh có chức năng dẫn gas lưu thông từ máy lạnh về cục nóng và ngược lại. Đây là bộ phận quan trọng có liên quan tới hiệu quả làm mát và sưởi ấm của điều hòa nên việc tìm hiểu sẽ giúp bạn chọn mua được loại ống đồng chất lượng tốt và phù hợp.

Ống đồng máy lạnh là gì? Các điều cơ bản về ống đồng máy lạnh mà bạn cần biết

Khi lắp đặt máy lạnh, ống đồng là một phụ kiện không thể thiếu. Vậy ống đồng máy lạnh là gì, có những loại nào, chức năng thế nào? Hãy cùng Điện máy Htech tìm hiểu những tiêu chuẩn ống đồng cho máy lạnh qua bài viết bên dưới nhé


1. Ống đồng máy lạnh là gì?


Ống đồng máy lạnh còn được gọi là ống dẫn gas, là một trong những bộ phận quan trọng trong của hệ thống làm lạnh khi lắp đặt máy lạnh để giúp thiết bị có thể hoạt động hiệu quả nhất. Đây là loại ống được làm từ đồng, có đặc tính dẫn nhiệt tốt và chịu được áp lực cao. Ống đồng máy lạnh được sử dụng để dẫn chất làm lạnh từ máy nén đến các bộ trao đổi nhiệt trong các đơn vị nhiệt đổi nhiệt, như bình ngưng tụ và bình hơi hấp phụ. Ngoài ra, việc lắp đặt ống đồng còn phải tuân theo các tiêu chuẩn nhất định để bảo đảm máy lạnh có thể vận hành ổn định, tiết kiệm điện, nâng cao tuổi thọ của máy.

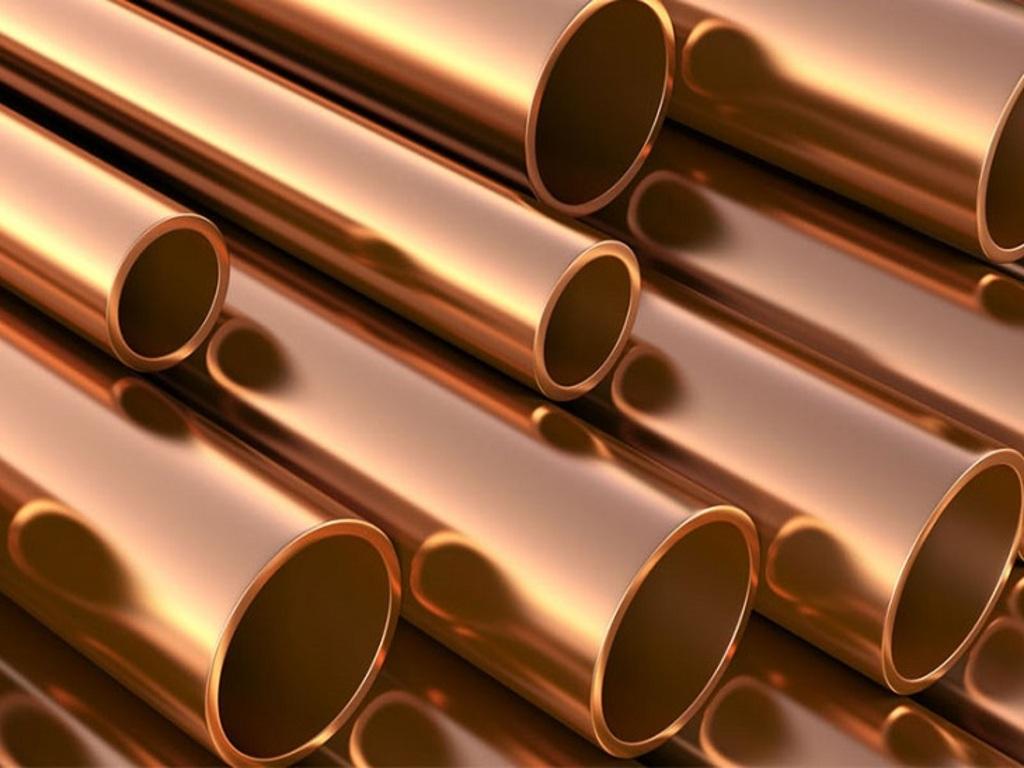

Ống đồng máy lạnh là gì?

Trong đó, việc đảm bảo chiều dài ống đồng phù hợp theo từng loại máy lạnh là rất quan trọng. Vì nếu ống đồng quá ngắn, sẽ gây ra tắc nghẽn và hư hỏng do áp suất gas không được điều chỉnh kịp thời. Ngược lại, nếu ống đồng quá dài, sẽ làm cho máy làm lạnh hoạt động chậm hơn và tăng lượng điện năng tiêu thụ. Đặc biệt với hệ thống máy lạnh Multi vốn yêu cầu hệ thống ống đồng phức tạp thì việc chọn và thi công ống đồng phù hợp là hết sức cần thiết.


2. Chức năng của ống đồng máy lạnh


Ống đồng máy điều hòa có chức năng truyền chất làm lạnh lưu thông từ máy lạnh về cục nóng và ngược lại. Ống đồng cung cấp một con đường dẫn chất làm lạnh từ máy nén đến các bộ phận khác của hệ thống. Chúng có thể được định hình để đi qua các không gian hẹp hoặc uốn cong theo yêu cầu của cấu trúc.

 Chức năng của ống đồng điều hòa

Vì vậy, khi lắp đặt bạn cần chọn mua loại ống đồng có kích thước phù hợp với điều hòa đang dùng vì bộ phận này ảnh hưởng trực tiếp tới hiệu quả làm mát/sưởi ấm cũng như độ bền của thiết bị . Ống đồng phải được lắp đặt và kết nối một cách chặt chẽ để tránh rò rỉ chất làm lạnh, điều này là quan trọng để đảm bảo hiệu suất và an toàn của hệ thống.


3. Nguyên lý hoạt động của ống đồng máy lạnh


Nguyên lý hoạt động của ống đồng trong máy lạnh liên quan chặt chẽ đến quá trình truyền dẫn chất làm lạnh từ máy nén đến các thành phần khác của hệ thống lạnh. Dưới đây là một số điểm chính:

- Truyền dẫn chất làm lạnh: Trong hệ thống lạnh, ống đồng được sử dụng để truyền dẫn chất làm lạnh từ máy nén đến các thành phần khác như bộ làm lạnh và bộ hấp thụ nhiệt. Quá trình tỏa nhiệt tại dàn nóng sẽ diễn ra nhanh hơn nhờ tốc độ quạt thông gió ở bộ phận này hỗ trợ, giúp làm gas nguội lại rồi chuyển tới van tiết lưu.
- Tăng áp suất và nhiệt độ: Khi chất làm lạnh được nén trong máy nén, áp suất và nhiệt độ của nó tăng lên. Ống đồng phải chịu được áp suất cao và nhiệt độ cao này mà không bị biến dạng hoặc hỏng hóc.
- Chuyển nhiệt: Ống đồng cũng tham gia vào quá trình chuyển nhiệt, giúp chất làm lạnh trao đổi nhiệt với môi trường xung quanh thông qua bề mặt của ống.

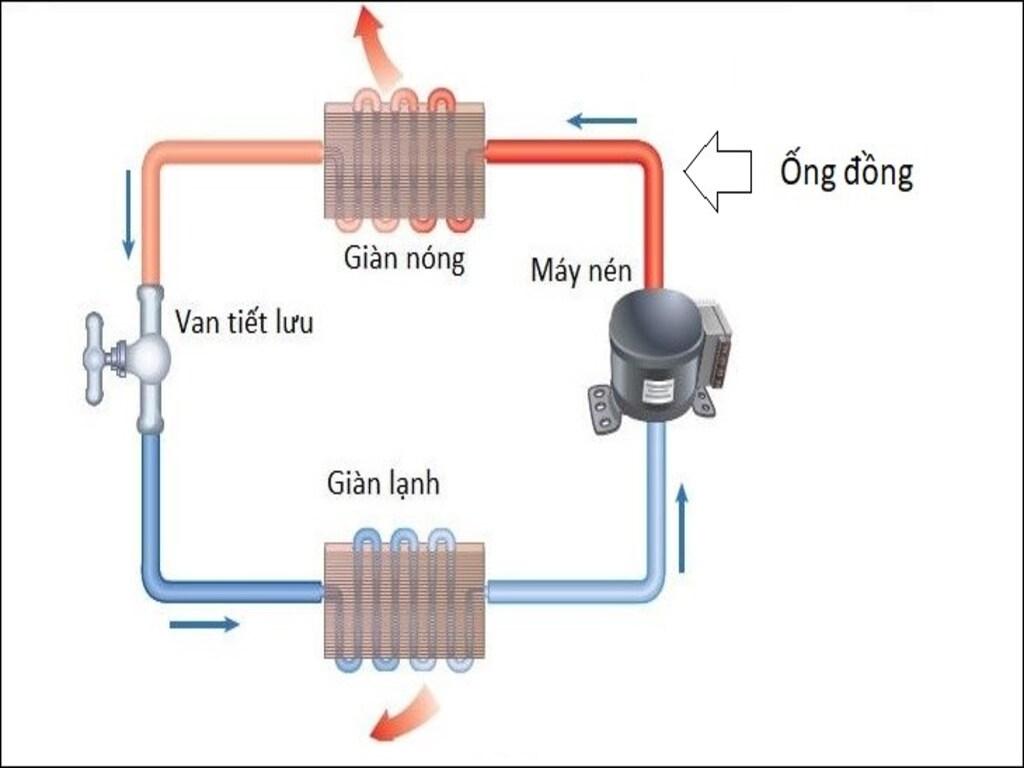

Nguyên lý hoạt động của ống đồng máy lạnh

- Điều chỉnh lưu lượng và áp suất: Qua ống đồng, hệ thống có thể điều chỉnh lưu lượng và áp suất của chất làm lạnh, điều này quan trọng để đảm bảo hiệu suất hoạt động của máy lạnh.
- Tránh rò rỉ: Một chức năng quan trọng của ống đồng là tránh rò rỉ chất làm lạnh. Chúng phải được lắp đặt và kết nối một cách chặt chẽ để đảm bảo không có chất làm lạnh rò rỉ ra khỏi hệ thống.


4. Các loại ống đồng máy lạnh phổ biến nhất hiện may


Có một số loại ống đồng điều hòa phổ biến được sử dụng trong hệ thống điều hòa không khí. Dưới đây là một số trong số đó:


4.1 Ống đồng cuộn PC

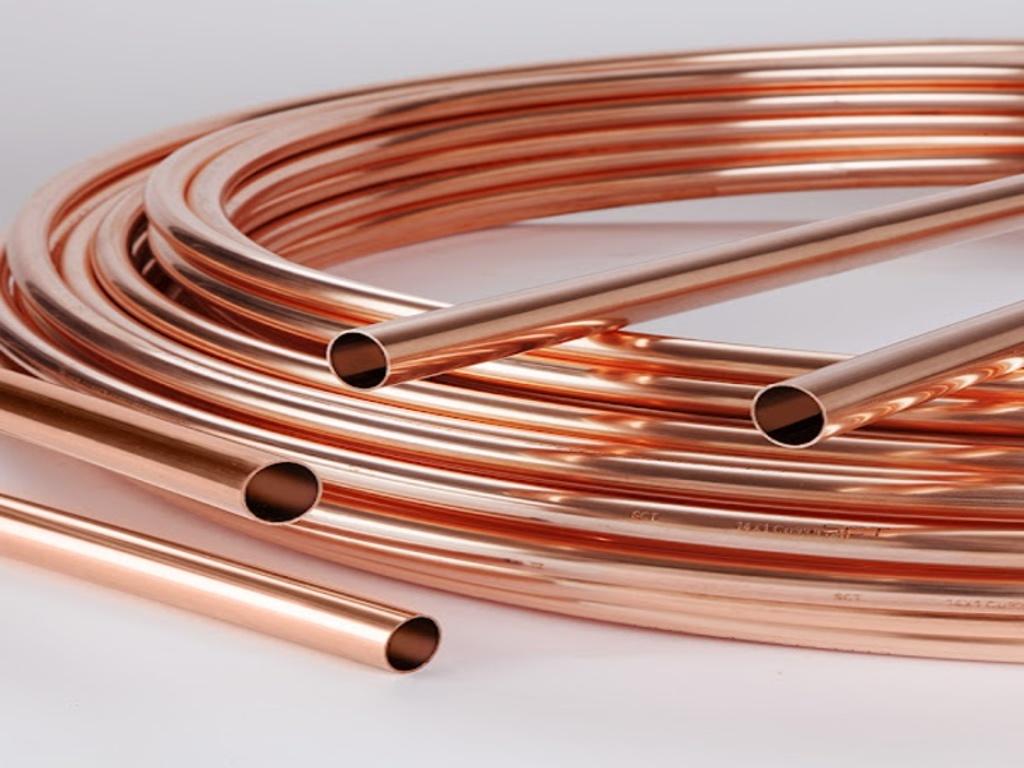

Ống đồng cuộn PC


Ống đồng cuộn PC, hay còn gọi là "Pancake Coil", là một loại ống đồng được cuộn lại thành hình cuộn tròn, giống như một chiếc bánh pancake. Đặc điểm nổi bật của loại ống này là nó có đường kính lớn hơn và được cuộn gọn lại thành một cuộn có đường kính lớn hơn so với đường kính của ống đồng thẳng tương ứng.

Ống đồng cuộn PC thường được sử dụng trong các ứng dụng cần đường ống dài và phức tạp, đặc biệt là trong lĩnh vực điều hòa không khí và hệ thống lạnh. Việc cuộn gọn lại ống đồng thành hình cuộn giúp tiết kiệm không gian và dễ dàng vận chuyển. Các ống đồng cuộn PC có thể được sử dụng để truyền dẫn chất làm lạnh từ máy nén đến các thiết bị nhiệt động khác trong hệ thống, như bộ làm lạnh và bộ hấp thụ nhiệt. Điều này giúp tối ưu hóa việc lắp đặt và thi công, đặc biệt là trong các ứng dụng có không gian hạn chế hoặc cần sự linh hoạt trong việc định hình ống.


4.2 Ống đồng cuộn LWC

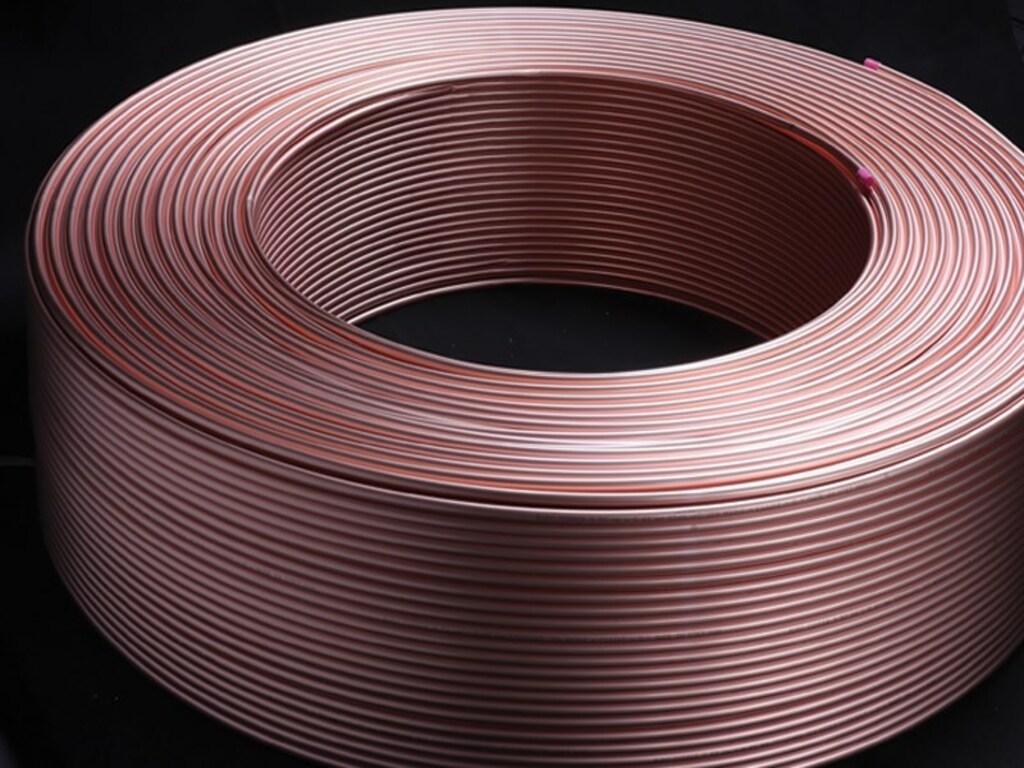

Ống đồng cuộn LWC


Ống đồng cuộn LWC, là một loại ống đồng có tính linh hoạt cao và thường được sử dụng trong các ứng dụng của hệ thống lạnh, điều hòa không khí, và các ngành công nghiệp khác. Loại ống này được sản xuất để có tính linh hoạt cao, giúp dễ dàng uốn cong và điều chỉnh theo nhu cầu của các ứng dụng cụ thể. Ống đồng cuộn LWC thường có độ bền và độ ổn định cao, giúp chịu được áp lực và nhiệt độ cao mà không bị biến dạng hoặc hỏng hóc.

Ngoài ra ống còn có khả năng chống ăn mòn tốt, giúp tăng tuổi thọ và hiệu suất của hệ thống lạnh và điều hòa không khí. Do có chiều dài vượt trội nên loại ống đồng này giúp lắp đặt tiện lợi mà không cần thêm các mối nối, phù hợp bố trí tại nơi có diện tích lớn, phức tạp hoặc dùng để lắp đặt điều hệ thống hòa trung tâm.


4.3 Ống đồng thẳng

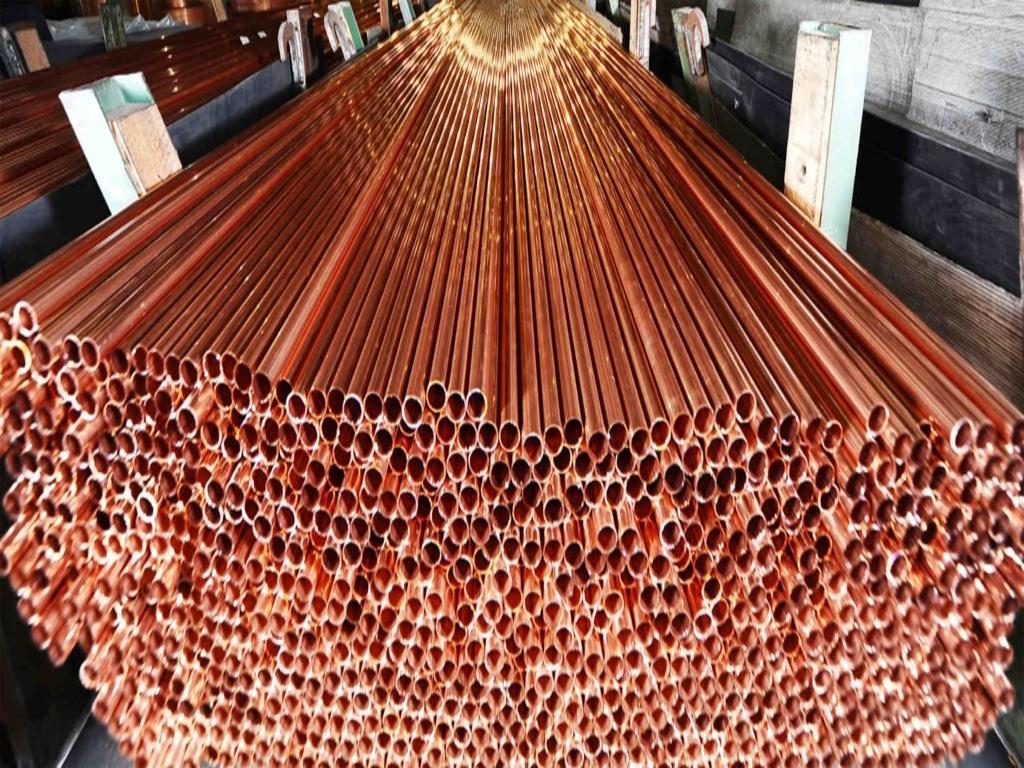

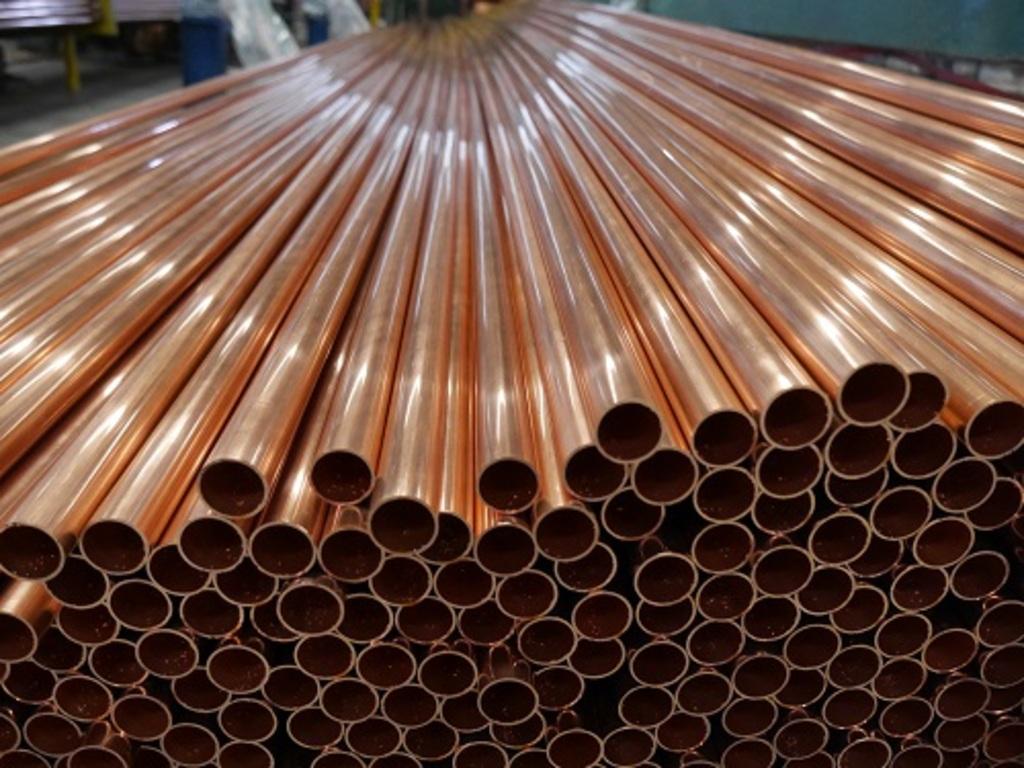

 Ống đồng thẳng


Ống đồng thẳng là một loại ống đồng không có độ uốn cong hoặc cuộn tròn, mà thường được sản xuất và cung cấp dưới dạng đoạn thẳng. Đây là loại ống đồng thông thường nhất và được sử dụng rộng rãi trong các hệ thống điều hòa không khí, hệ thống lạnh, và các ứng dụng khác liên quan đến chất làm lạnh. Ống đồng thẳng thường được sản xuất với độ chính xác cao, với kích thước và độ dày được kiểm soát chặt chẽ để đảm bảo khả năng hoạt động hiệu quả trong hệ thống.

Ống đồng thẳng có sẵn trong nhiều kích thước và độ dày khác nhau, từ nhỏ đến lớn, để phù hợp với các yêu cầu cụ thể của hệ thống. Ngoài ra, do nhu cầu sử dụng nên ống đồng thẳng còn được sản xuất với nhiều độ cứng khác nhau như ống cứng, ống bán cứng, ống ủ sáng và ống ủ mềm.


4.4 Ống đồng luồn xốp bảo ôn

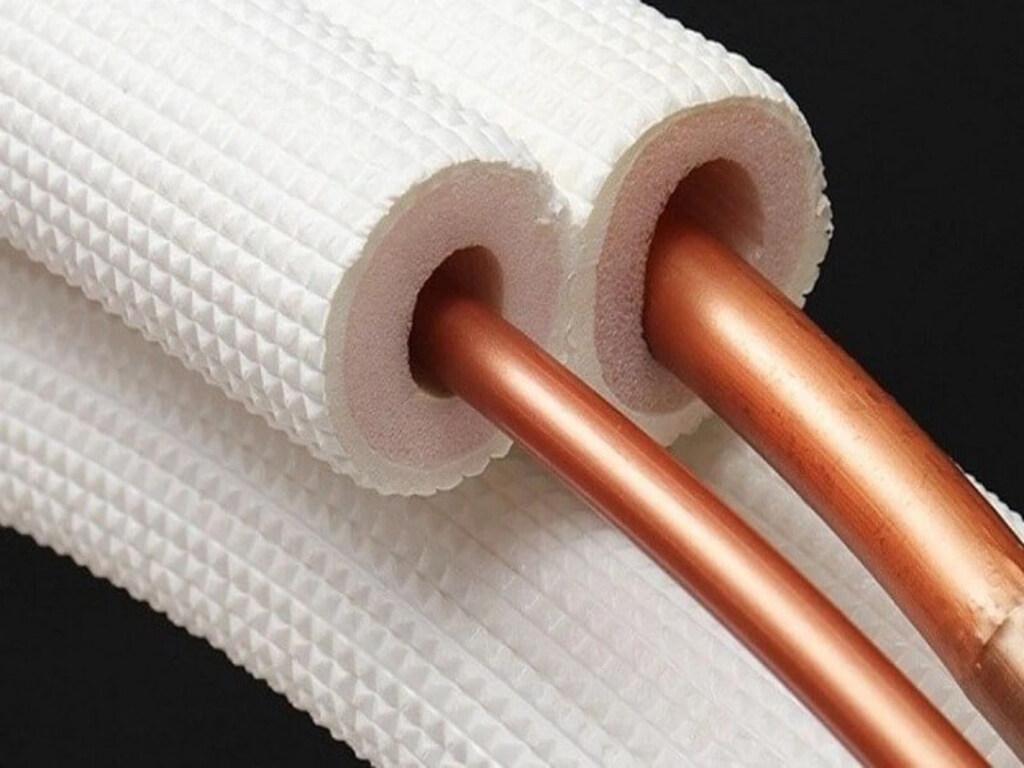

Ống đồng luồn xốp bảo ôn


Ống đồng luồn xốp bảo ôn là một loại ống đồng có lớp ống bảo ôn xốp bên ngoài, được sử dụng trong các hệ thống lạnh và điều hòa không khí để cách nhiệt và bảo vệ ống đồng khỏi nhiệt độ môi trường xung quanh. Lớp xốp bảo ôn bên ngoài ống đồng giúp cách nhiệt, giữ cho chất làm lạnh bên trong ống không bị mất nhiệt quá nhanh do tác động của môi trường xung quanh.

Bằng cách giảm tổn thất nhiệt, ống đồng luồn xốp bảo ôn giúp giảm tiêu thụ năng lượng của hệ thống làm lạnh và điều hòa không khí.  Do có lớp bảo ôn sẵn, không cần phải tách riêng lớp cách nhiệt ngoài cùng, điều này làm cho việc lắp đặt ống đồng luồn xốp bảo ôn dễ dàng và thuận tiện hơn.


4.5 Ống đồng vằn trong

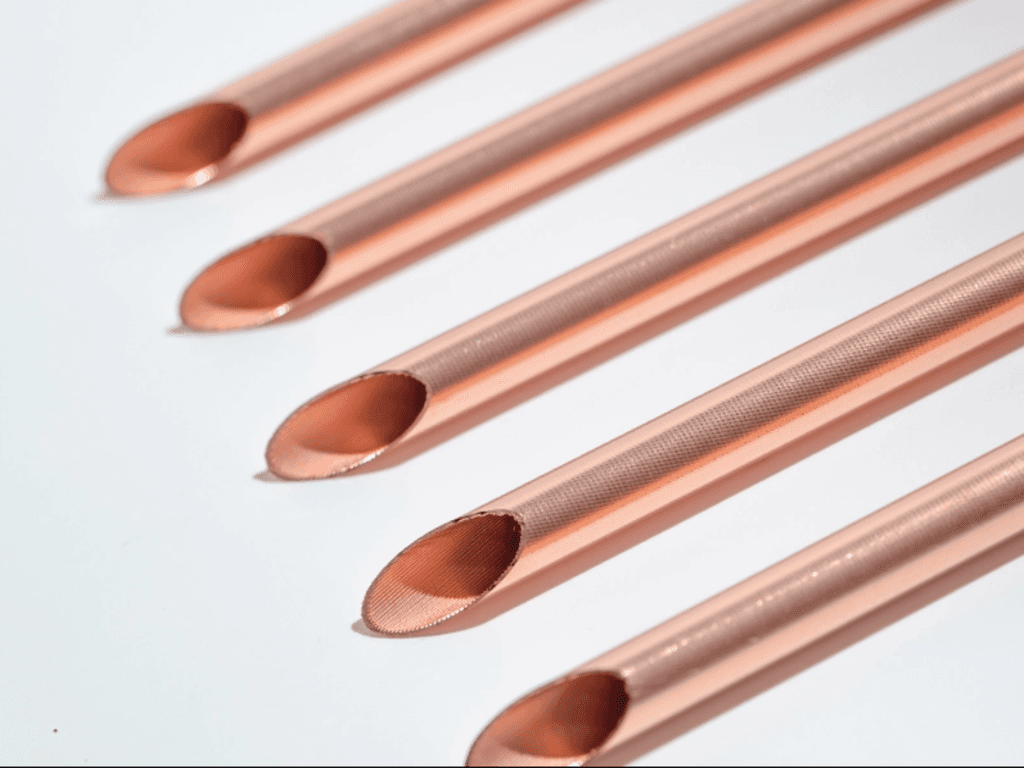

 Ống đồng vằn trong


Ống đồng vằn trong, hay còn được gọi là ống đồng có rãnh bên trong, là một loại ống đồng có các rãnh hoặc vân gai trên bề mặt bên trong của ống. Điều này tạo ra một diện tích tiếp xúc lớn hơn giữa chất làm lạnh và bề mặt ống, từ đó tăng cường hiệu suất truyền nhiệt và làm lạnh. Với hiệu suất truyền nhiệt cao, ống đồng vằn trong giúp hệ thống lạnh hoạt động hiệu quả hơn, tiết kiệm năng lượng và giảm thời gian làm lạnh. Do hiệu suất truyền nhiệt cao, ống đồng vằn trong thường không yêu cầu lớp cách nhiệt dày như các loại ống trơn thông thường, từ đó giảm chi phí và tiết kiệm vật liệu.


5. Lưu ý khi lắp đặt ống đồng cho máy lạnh


Khi lắp đặt ống đồng cho máy lạnh, có một số lưu ý quan trọng cần được xem xét để đảm bảo hiệu suất hoạt động cao nhất và sự an toàn trong quá trình sử dụng. Dưới đây là một số điều cần lưu ý:


5.1 Chọn ống đồng phù hợp với thương hiệu


Mỗi loại điều hòa ở các thương hiệu khác nhau như điều hòa samsung, điều hòa toshiba, điều hòa lg,... đều có 1 lại ống dẫn gas riêng đạt tiêu chuẩn về kích thước để máy đạt độ bền. Tương tự như kích thước ống đồng máy lạnh, mỗi loại, mỗi hãng cũng sẽ có những quy định về độ dày của ống đồng khác nhau.


5.2 Sử dụng ống đồng có độ dài thích hợp


Theo tiêu chuẩn lắp đặt máy lạnh thì ống đồng tối thiểu phải dài 3m, tối đa khoảng 15 – 30m, tuy nhiên với các hãng khác nhau thì độ dài cũng sẽ khác. Bạn nên tham khảo thông số kỹ thuật để biết độ dài ống thích hợp với loại máy lạnh bạn đang sử dụng.

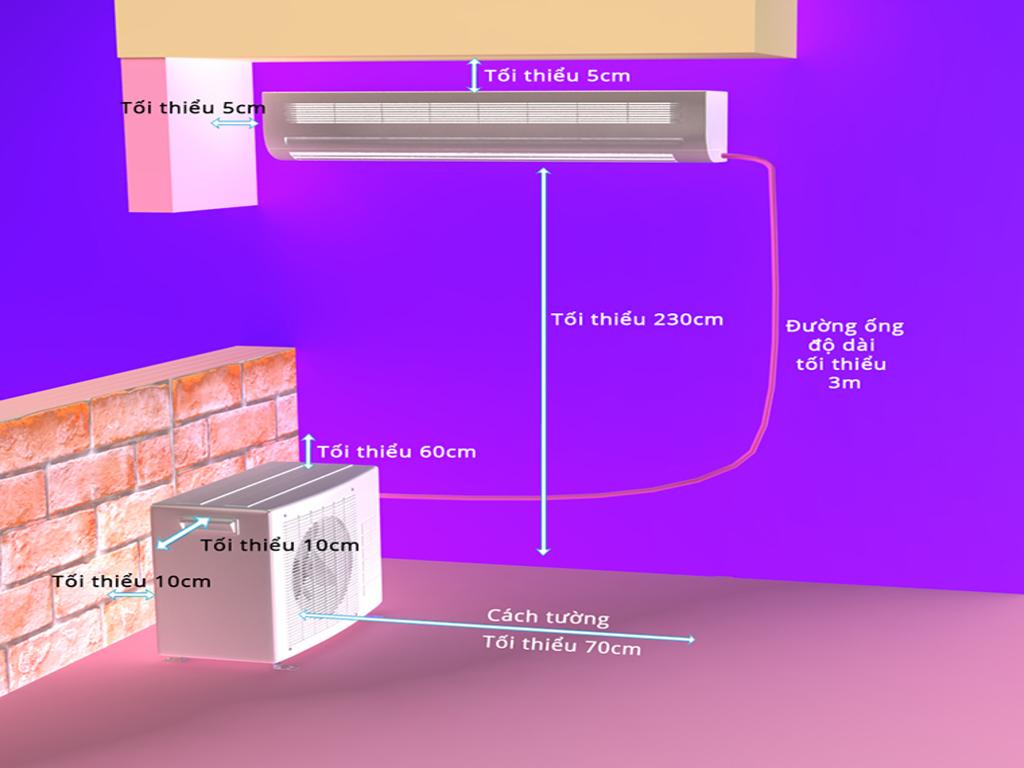

Sử dụng ống đồng có độ dài thích hợp

 Bởi nếu lắp ống sai có thể dẫn đến một số lỗi cơ bản như: Ống đồng quá ngắn thì khí gas không kịp hồi về máy nén hết và bị tắc nghẽn, gây hư hỏng nghiêm trọng; Ống đồng quá dài sẽ làm cho điều hòa làm lạnh chậm, lãng phí điện năng.


5.3 Chọn ống đồng tương thích với công suất máy lạnh


Tùy theo công suất hoạt động của máy lạnh mà bạn chọn ống đồng có đường kính phù hợp, cụ thể:

- Nên sử dụng ống đồng có đường kính ống 6mm và 10 mm với máy lạnh 1 hp
- Nên sử dụng ống đồng có đường kính ống 6mm và ống 10 hoặc 12mm với máy lạnh 1.5 HP.
- Nên sử dụng ống đồng có đường kính là 8mm và 12mm với máy lạnh 2 HP.
- Nên sử dụng ống đường kính là 8mm và 10 hoặc 12m với máy lạnh 2.5 HP.



Hy vọng những thông tin về ống đồng máy lạnh mà Điện máy Htech chia sẻ ở trên đã giúp cho bạn có cái nhìn đúng đắn nhất trước khi quyết định dòng ống cho máy lạnh phù hợp. Ngoài ra các bạn có thể tham khảo thêm các mẫu máy lạnh khác tại dienmayhtech.com
