Cùng Điện Máy HTech khám phá cách đấu quạt trần đơn giản ngay tại nhà qua bài viết thú vị dưới đây.

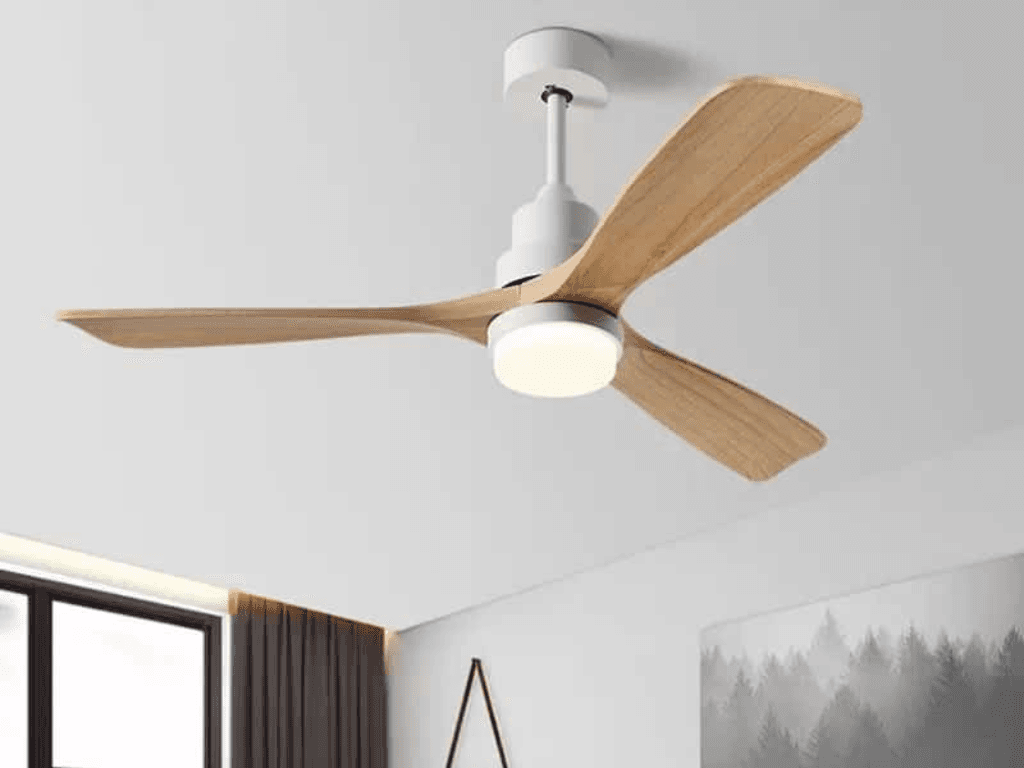

Cách đấu quạt trần đơn giản dành cho bạn

Cách đấu quạt trần sẽ quyết định đến an toàn và khả năng hoạt động của thiết bị. Đấu quạt đúng cách không chỉ giúp bạn tiết kiệm chi phí mà còn giúp bạn có thêm những kiến thức hữu ích về loại thiết bị này. Tìm hiểu chi tiết qua bài viết ngay sau đây của HTech nhé!



1. Có nên tự đấu quạt trần không?



1.1. Ưu nhược điểm của việc đấu quạt trần



Việc tự đấu quạt trần có thể giúp bạn tiết kiệm chi phí lao động một cách đáng kể. Bạn không cần phải mất công thuê thợ kỹ thuật bên ngoài mà có thể tự vận dụng những kiến thức có sẵn để thực hiện đấu quạt trần. Ngoài ra, tự đấu quạt còn giúp bạn chủ động trong việc sắp xếp thời gian mà không phải phụ thuộc vào đội thợ. Không những thế, bạn còn có cơ hội hiểu rõ hơn về hệ thống quạt trần.

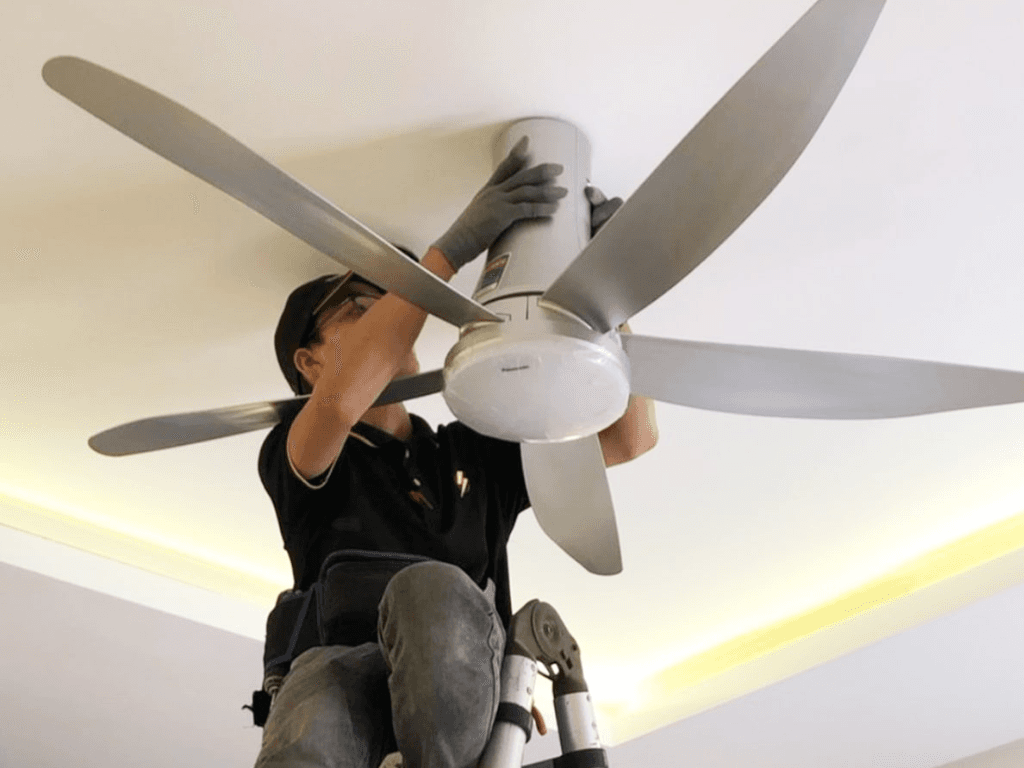

Có nên tự đấu quạt trần không?



Bên cạnh những ưu điểm kể trên, tự đấu quạt có thể dẫn tới một số rủi ro an toàn nếu bạn không có kiến thức về điện. Ngoài ra, các vấn đề kỹ thuật phức tạp bắt buộc phải được giải quyết bởi chuyên gia có kinh nghiệm.



1.2. Khi nào nên đấu quạt trần



Bạn chỉ nên tự đấu quạt tại nhà trong trường hợp nắm vững kiến thức điện lực và sản phẩm quạt trần có tính năng lắp đặt dễ dàng, không yêu cầu kỹ thuật cao. Ngược lại, nếu không có kinh nghiệm, không tự tin về vấn đề lắp đặt hoặc gặp vấn đề phức tạp không thể tự giải quyết, bạn cần tìm đến sự trợ giúp của các bên cung cấp dịch vụ lắp đặt quạt trần chuyên nghiệp để đảm bảo an toàn khi sử dụng sản phẩm.



2. Sơ đồ mạch điện quạt trần



Trước tiên, để biết cách đấu quạt trần, bạn cần biết sơ đồ đấu dây quạt trần ra sao. Hãy theo dõi hình vẽ bên dưới.

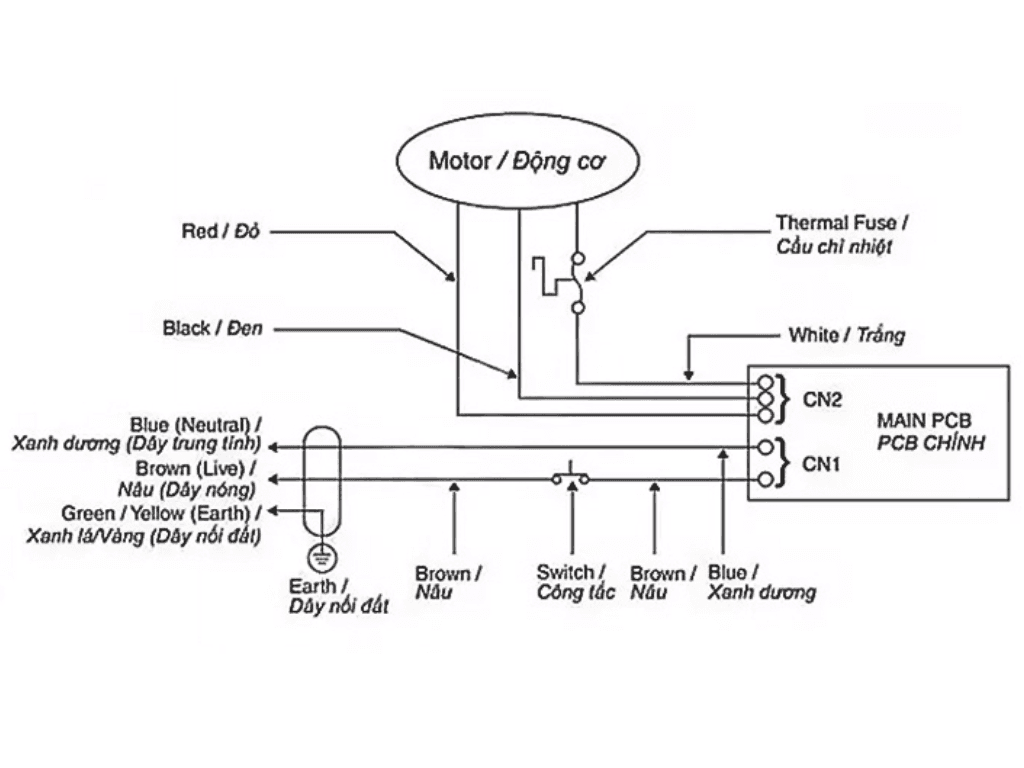

Sơ đồ mạch điện quạt trần



Từ sơ đồ ta thấy stator quạt trần gồm 2 cuộn dây. Cuộn bên trong là cuộn đề (cuộn khởi động), cuộn bên ngoài là cuộn chạy.



Cuộn chạy có số vòng dây lớn hơn cuộn đề. Tuy nhiên, cuộn đề lại có điện trở lớn hơn vì ở cuộn đề dây nhỏ hơn (R=p*l/s), dẫn đến tiết diện nhỏ hơn.



R: là đầu dây chạy.



S: là đầu dây đề.



C: là đầu dây chung.



Nhìn vào sơ đồ trên có thể dễ dàng phân biệt được 3 dây R, S, C, từ đó có thể đấu nối mạch điện quạt trần.



3. Chuẩn bị Trước Khi Đấu Quạt Trần



Bạn nên đảm bảo an toàn bằng cách tắt nguồn điện, sử dụng dụng cụ bảo hộ trước khi đấu quạt. Ngoài ra, bạn cũng cần chuẩn bị các dụng cụ lắp đặt bao gồm: Mũi khoan, bộ khoan, kìm tuốt dây, đầu nối dây điện, hộp đệm kim loại gắn trên trần nhà hoặc khung treo nới rộng, dụng cụ vặn ốc, băng dán điện, bút thử điện, thang đứng và 1 chiếc mắt kính bảo vệ mắt.



Chuẩn bị Trước Khi Đấu Quạt Trần



Bên cạnh đó, bạn cần lưu ý:



- Phải lót vải mềm bên dưới thanh động cơ để máy không bị trầy xước khi thực hiện đấu quạt.



- Đọc kỹ hướng dẫn sử dụng và cách đấu quạt trần.



4. Bước Đấu Quạt Trần Cơ Bản



Khi đấu điện cần chú ý quạt có 3 dây, 1 dây nóng (thường là màu đỏ), 1 dây lạnh (thường màu xanh dương) và 1 dây mát (thường màu xanh lá mạ hoặc màu trắng trung tính). Ta tiến hành đấu điện vào dây nóng và dây lạnh. Còn dây mát nếu như nhà bạn có dây mát thì bạn đấu vào, còn không có thì để nguyên. Cần chú ý, tại mỗi đoạn nối dây bạn nên dùng băng dính cách điện bó lại tránh nguồn điện hở gây nguy hiểm cho người dùng trong gia đình.



4.1. Đấu thân quạt trần



Thân quạt được xem là bộ phận quan trọng nhất của quạt. Do thiết kế khá phức tạp nên quá trình lắp ráp phần này cũng tốn nhiều thời gian hơn. Để thực hiện đấu thân quạt, bạn phải trải qua 6 bước cơ bản dưới đây:



Bước 1: Lắp phần chụp trên và trụ dưới vào với trụ chính của quạt.



Bước 2: Luồn lần lượt 3 sợi dây điện (trắng, đỏ, vàng) từ bầu quạt đến trục của quạt.



Bước 3: Gắn chắc chắn phần ty quạt với bầu quạt sao cho phần ốc không bị tuột khỏi chốt.



Bước 4: Để gắn cánh quạt với bầu quạt, bạn cần sử dụng tuýp D10.



Bước 5: Sau đó, tiến hành treo thân quạt lên trên móc treo của trần nhà.



Bước 6: Cuối cùng là đấu điện nguồn cho phần thân quạt.

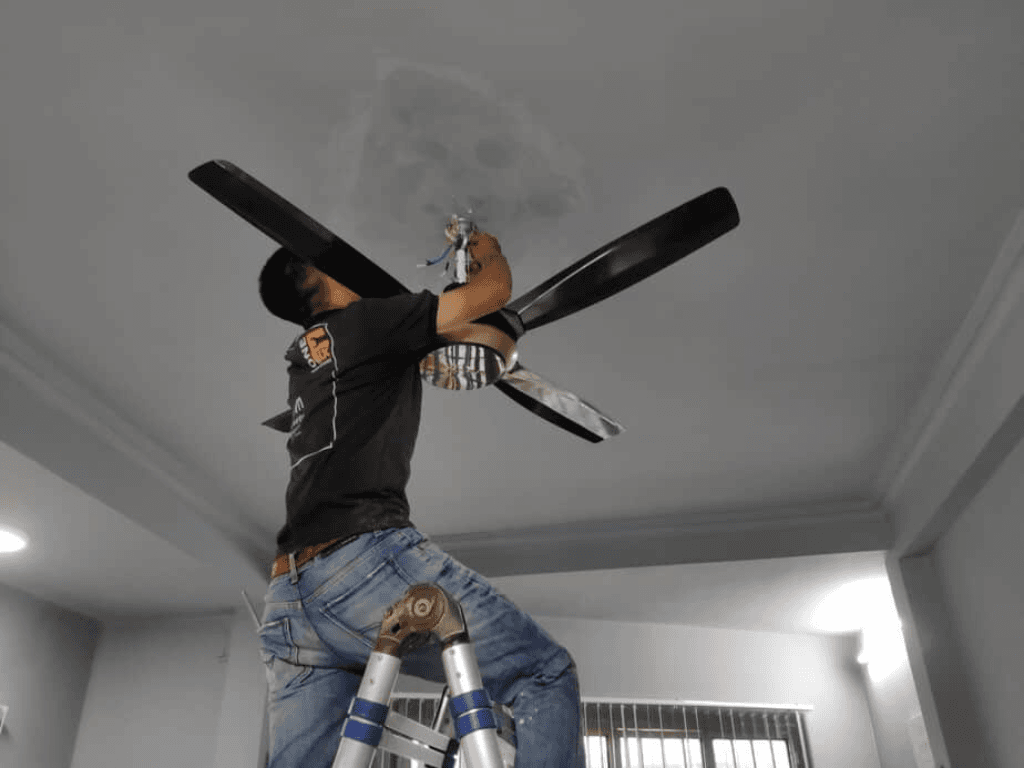

Cách đấu thân quạt trần



4.2. Đấu tụ quạt trần



Để tránh gặp phải tình trạng quạt trần bị rung lắc, bạn nên tham khảo cách đấu tụ quạt trần đơn giản sau đây:



Bước 1: Ngắt toàn bộ cầu dao điện trong nhà để đảm bảo an toàn.



Bước 2: Nối dây vàng với tụ bằng băng keo cách điện chuyên dụng. Đầu dây xanh sẽ nối trực tiếp với nguồn điện 220V. Trong đó, dây màu xanh là dây chạy, dây màu vàng là dây đề.



Bước 3: Nếu thực hiện đúng cách đấu quạt trần với tụ điện thì khi bật công tắc, nhìn từ trên xuống ta sẽ thấy cánh quạt quay theo chiều kim đồng hồ. Nhìn từ dưới lên sẽ thấy quạt quay ngược chiều kim đồng hồ. Nếu khi nhìn từ trên xuống thấy cánh quạt quay ngược chiều kim đồng hồ, tức là dây đã bị nối sai. Gió từ cánh quạt sẽ thổi ngược lên trên trần.

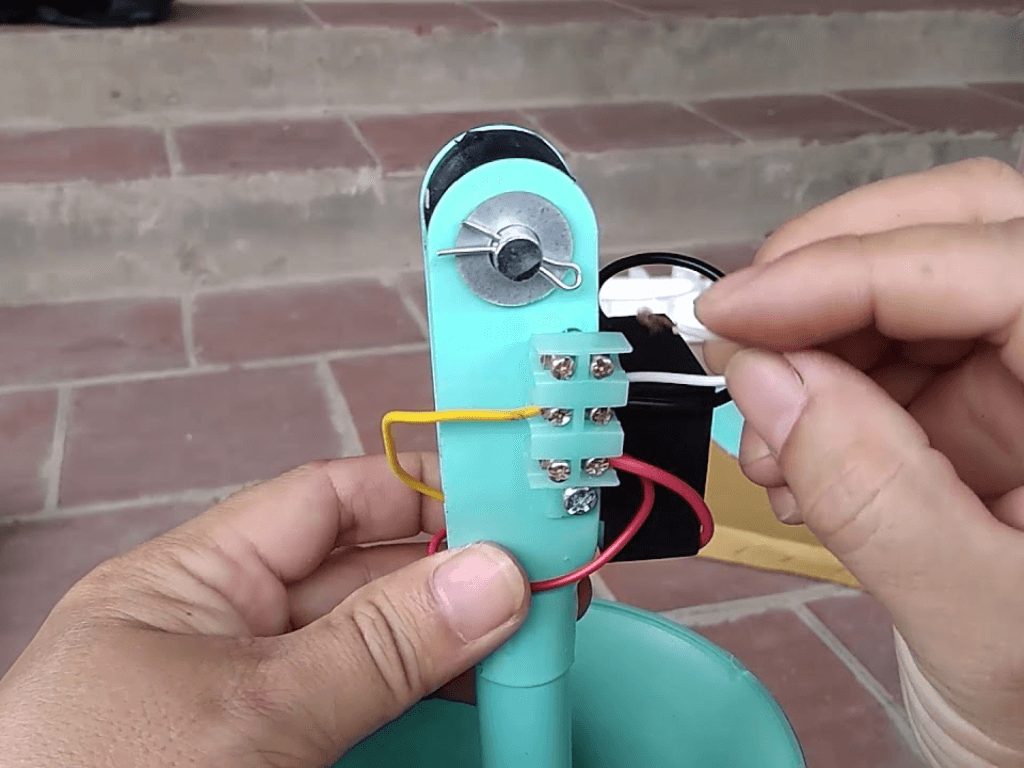

Cách đấu tụ quạt trần



4.3. Đấu hộp số quạt trần



Cách đấu hộp số quạt trần là vấn đề được rất nhiều người quan tâm. Trước hết, để hiểu rõ cách làm, bạn hãy tham khảo sơ đồ cách đấu quạt trần hộp số cơ bản dưới đây:

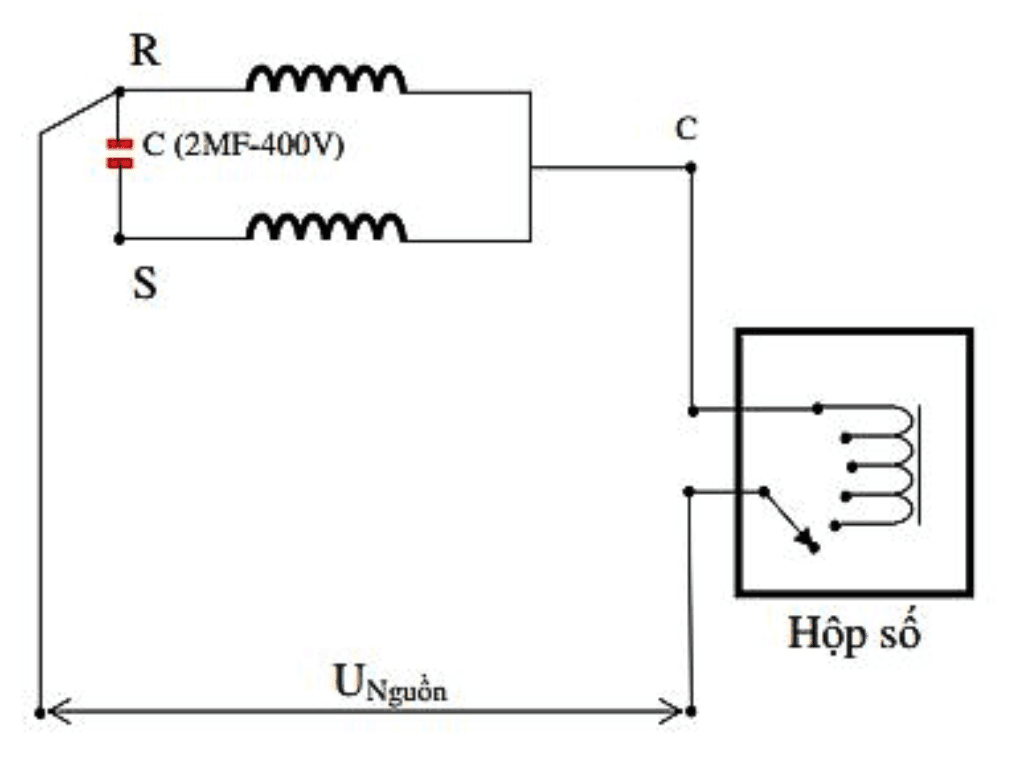

Sơ đồ cách đấu điện quạt trần hộp số



Khi động cơ khởi động => Cánh quạt được gắn trên Roto sẽ quay => Luồng gió được tạo ra thông qua chuyển động của cánh quạt.



Tốc độ quạt nhanh hay chậm sẽ tùy thuộc vào vận tốc quay bên trong của động cơ. Vận tốc này sẽ được điều chỉnh theo nhu cầu của người sử dụng thông qua hộp số quạt trần.



Cách đấu hộp số quạt trần cơ bản như sau:



Bước 1: Để đảm bảo tính thẩm mỹ, bạn nên đo kích thước hộp số, rồi ướm thử lên tường sau đó đánh dấu vị trí cần đặt.



Bước 2: Nới lỏng ốc vít để nhấc hộp số ra khỏi đế. Đặt gọn ốc vít vào một chỗ để tránh rơi và thiếu ốc vít.



Bước 3: Quan sát kỹ dưới đế hộp số có lỗ để luồn dây. Bạn hãy luồn dây nguồn từ nguồn điện và dây dẫn từ bộ động cơ qua lỗ đó.



Bước 4: Gắn hộp số lên tường tại vị trí đã đánh dấu. Lưu ý, bạn cần vặn chặt ốc vít để cố định hộp số, tránh làm hộp số lỏng lẻo và rơi ra khỏi vị trí đã lắp.



Bước 5: Tiến hành nối dây nguồn và dây dẫn với các cổng kết nối sẵn có trên hộp số. Bộ điều chỉnh tốc độ sẽ bị hỏng nếu các dây dẫn nối trực tiếp với nguồn điện. Vì thế, để tránh sai sót, bạn hãy kiểm tra kỹ càng, đảm bảo đã lắp đặt đúng với sơ đồ nối dây.



Bước 6: Kết thúc lắp đặt.



4.4. Đấu quạt trần với chiết áp



Chiết áp quạt treo trần bao gồm:



- Một cuộn dây dẫn quấn quanh trụ dẫn điện bằng hợp kim có điện trở suất lớn gắn với một con chạy C hoặc bộ phận quay tay.



- Núm xoay (tay gạt) có tác dụng tăng, giảm tốc độ quay của quạt.



Đây là một thiết bị nhỏ gọn, có thể dễ dàng tháo rời, lắp đặt. Dưới đây là sơ đồ cách đấu điện chiết áp quạt trần, theo đó, bạn có thể lắp đặt dễ dàng tại nhà.

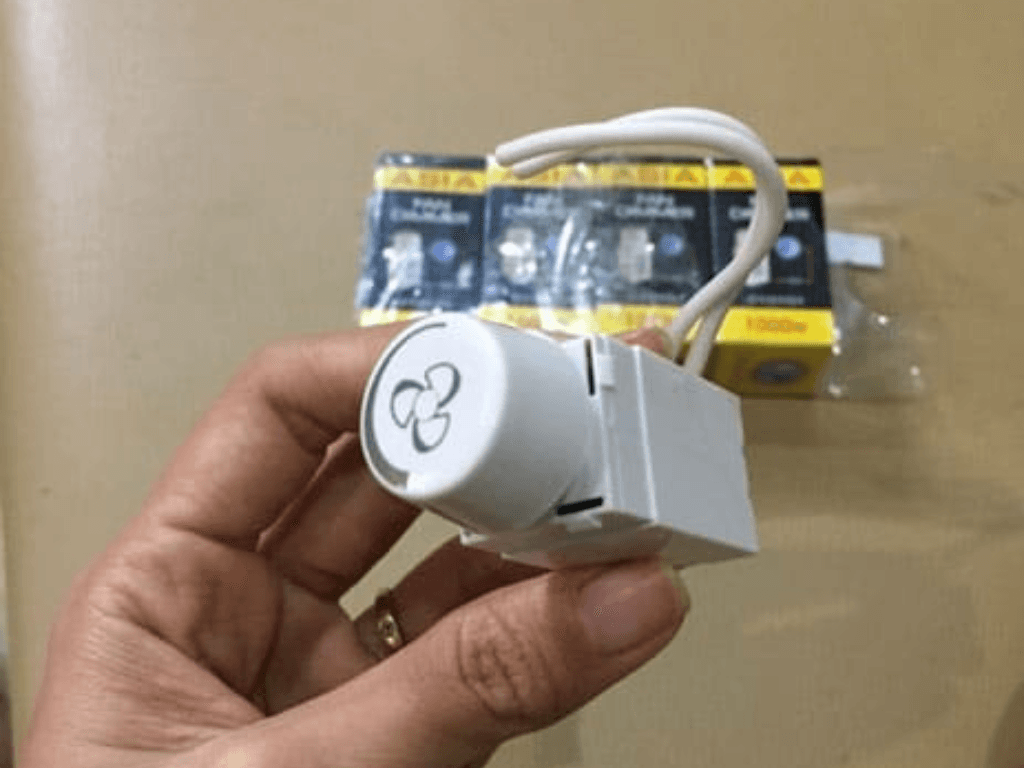

Đấu quạt trần với chiết áp



4.5. Đấu quạt trần với công tắc



Công tắc được xem là bộ phận giúp quạt vận hành hiệu quả. Cách đấu công tắc quạt trần gồm có 7 bước cơ bản sau đây:



Bước 1: Lắp trụ dưới quạt với phần chụp trên của quạt vào trục chính.



Bước 2: Qua lỗ ở trục, bạn luồn 3 sợi dây điện từ bầu quạt qua trục.



Bước 3: Gắn trục (ty quạt) với phần bầu quạt, vặn chặt ốc và gắn chốt tránh trường hợp ốc vít bị tuột.



Bước 4: Gắn chặt chẽ cánh vào bầu quạt trần.



Bước 5: Để tránh ốc bị tuốt khiến quạt rơi, khi bẻ chốt chẻ bạn nên bẻ quặp và treo quạt vào móc trên trần nhà.



Bước 6: Đấu điện nguồn.



Bước 7: Kết thúc quá trình lắp đặt bằng việc khoan lắp hộp số để đấu nối của nguồn điện.

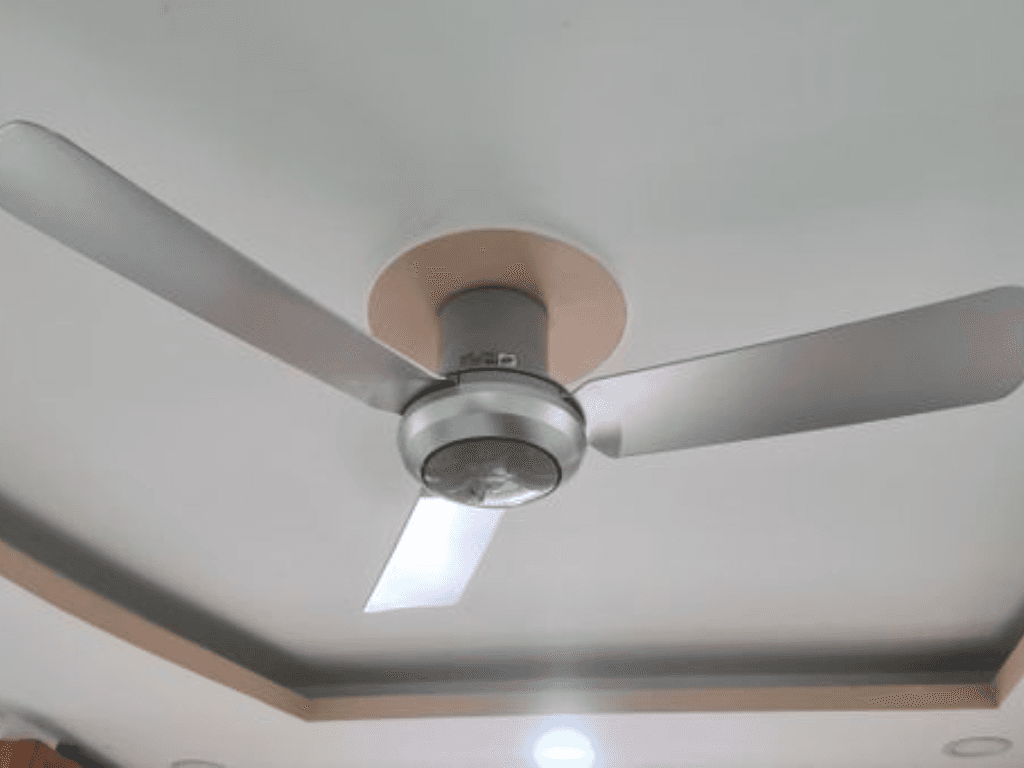

Đấu công tắc quạt trần



4.6. Kiểm Tra và Hiệu Chuẩn



Sau khi hoàn tất các công đoạn lắp đặt, bạn cần kiểm tra xem quạt có hoạt động đúng cách không. Bạn có thể hiệu chuẩn các tốc độ khác nhau để kiểm tra quạt có hoạt động tốt và quay đúng hướng không.



Bài viết trên đây HTech đã chia sẻ với bạn cách đấu quạt trần đơn giản tại nhà. Về cơ bản, bạn chỉ nên tự đấu quạt nếu có đủ kiến thức và kỹ năng, trong trường hợp không tự tin, tốt hơn hết bạn nên tìm kiếm các dịch vụ lắp đặt chuyên nghiệp để đảm bảo an toàn trong quá trình sử dụng.
