Đồng hồ đo gas là dụng cụ quan trọng giúp bạn kiểm tra, điều chỉnh chất làm lạnh và hệ thống bơm nhiệt máy lạnh. Cách đọc đồng hồ đo gas máy lạnh là một kỹ năng quan trọng mà mọi người sử dụng máy lạnh cần phải biết

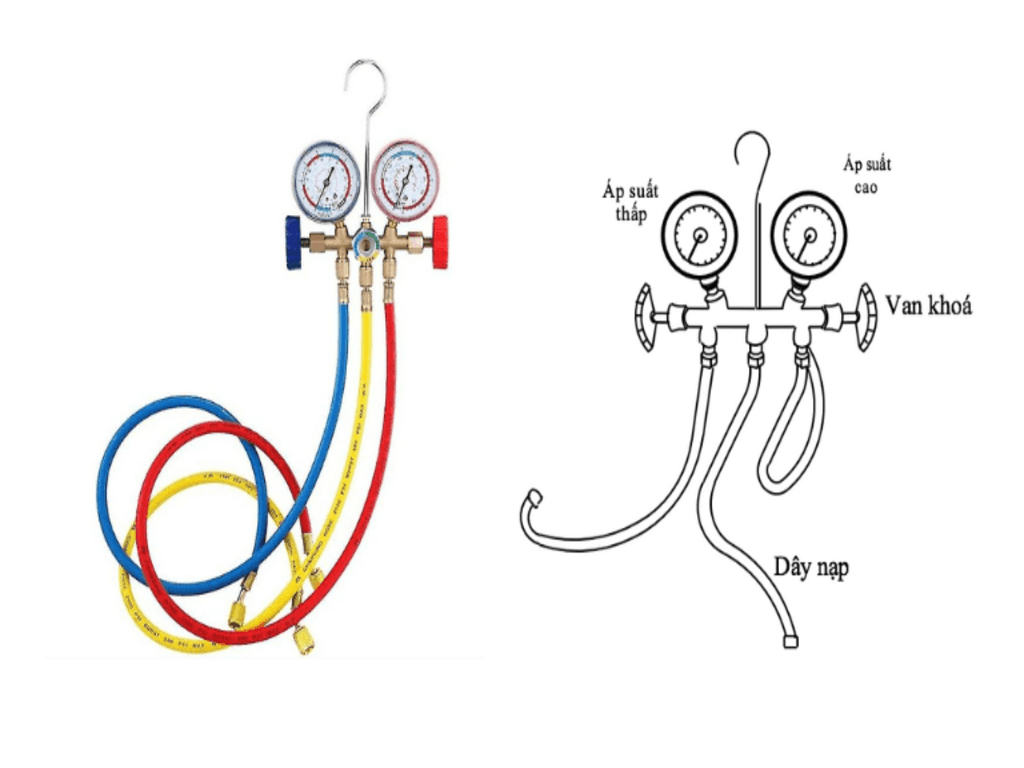

Hướng dẫn cách sử dụng và cách đọc đồng hồ đo áp suất gas máy lạnh

Đồng hồ đo gas máy lạnh có nhiệm vụ kiểm tra áp suất chất làm lạnh của máy lạnh và bơm nhiệt. Việc biết cách đọc đồng hồ đo gas máy lạnh là một kỹ năng quan trọng đối với những người thợ bảo trì và  sửa chữa máy lạnh. Để biết cách đọc đồng hồ đo gas máy lạnh cụ thể, chi tiết nhất, các bạn hãy cùng Điện máy Htech theo dõi những thông tin dưới đây nhé!


1. Đồng hồ đo gas máy lạnh là gì?


Đồng hồ đo gas máy lạnh, hay còn được gọi là đồng hồ nạp gas máy lạnh, là một thiết bị được sử dụng để đo lường áp suất của các loại gas trong hệ thống làm lạnh. Trong hệ thống làm lạnh, như hệ thống điều hòa hoặc tủ lạnh, gas làm lạnh được sử dụng để truyền nhiệt và làm lạnh không khí hoặc không gian trong tủ lạnh.

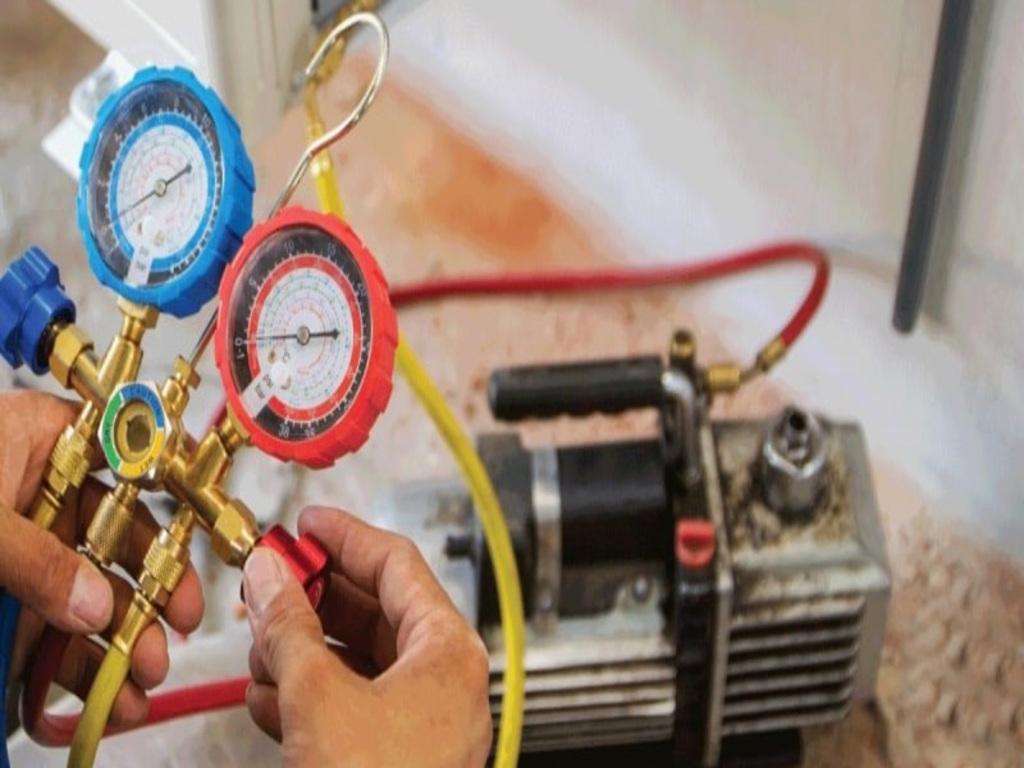

Đồng hồ đo gas máy lạnh là gì?

Đồng hồ đo gas máy lạnh thường được tích hợp trong bộ dụng cụ hoặc máy móc sử dụng trong việc bảo dưỡng, kiểm tra và sửa chữa các hệ thống làm lạnh. Chức năng chính của đồng hồ này là đo lường áp suất của gas trong hệ thống, giúp người sử dụng kiểm soát và điều chỉnh hoạt động của máy lạnh để đảm bảo hiệu suất hoạt động và an toàn cho hệ thống.


2. Cấu tạo đồng hồ đo áp suất gas máy lạnh


Đồng hồ đo áp suất gas cho máy lạnh có một cấu trúc cơ bản gồm các thành phần sau:

- Vỏ ngoài: Là phần bao bọc bên ngoài, bảo vệ các bộ phận bên trong khỏi các tác động từ môi trường bên ngoài.
- Đồng hồ chỉ số: Gồm 2 mặt đồng hồ đo áp suất thấp và đo áp suất cao nhằm kiểm tra chân không và kiểm tra lượng gas đã được bơm đủ chưa. Hai mặt đồng hồ này có màu sắc khác nhau, có đường kính khoảng 80mm.

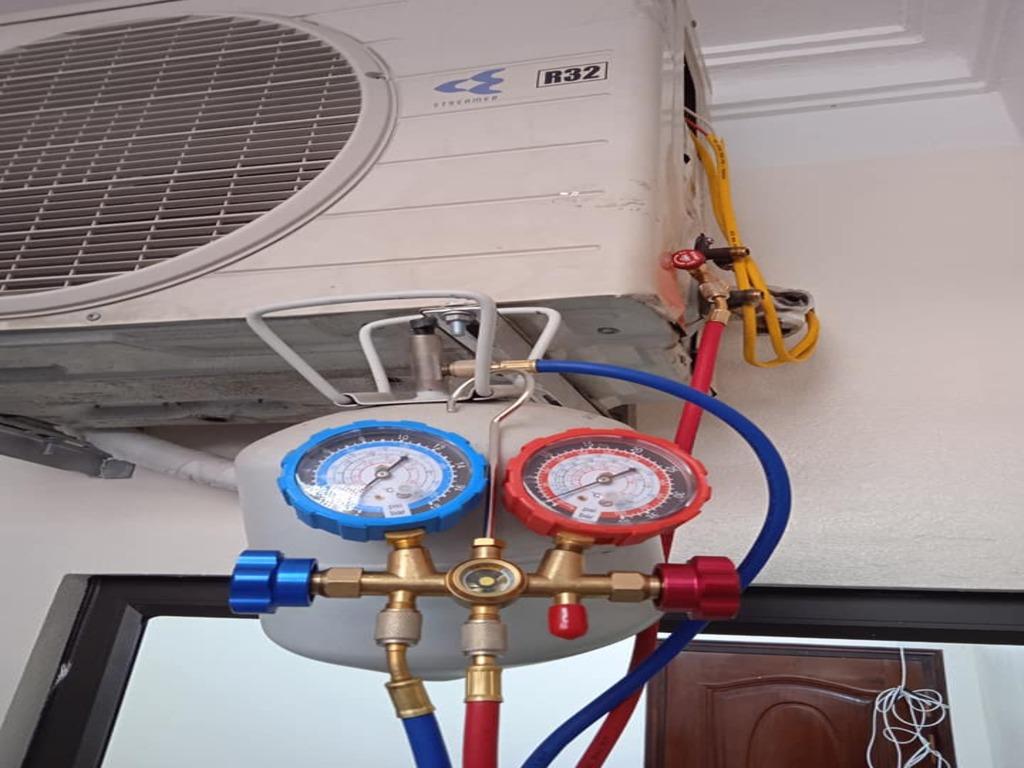

Cấu tạo đồng hồ đo áp suất gas máy lạnh

- Đồng hồ bọc cao su chịu dầu: Đây là một bộ phận quan trọng không thể thiếu trong đồng hồ đo gas máy lạnh.
- Van gá: Đây là nơi kết nối đồng hồ đo áp suất với hệ thống gas của máy lạnh thông qua ống dẫn thường được sản xuất từ chất liệu hợp kim nhôm.
- Bộ 3 dây dẫn gas và đầu kết nối nhanh: Đây là bộ phận có chức năng kết nối với đầu cao áp và thấp áp của hệ thống A/C của máy lạnh.


3. Chức năng của đồng hồ sạc gas máy lạnh


Đồng hồ đo gas máy lạnh, còn được gọi là manifold gauge, là một thiết bị quan trọng trong việc bảo dưỡng, kiểm tra và sửa chữa hệ thống làm lạnh của máy lạnh. Dưới đây là các chức năng chính của đồng hồ đo gas máy lạnh:

- Đo áp suất gas: Chức năng chính của đồng hồ đo gas máy lạnh là đo áp suất của gas trong hệ thống làm lạnh. Điều này giúp người sử dụng biết được mức độ áp suất hiện tại trong hệ thống và xác định xem hệ thống đang hoạt động đúng cách hay không.
- Đo nhiệt độ: Một số đồng hồ đo gas máy lạnh có tính năng đo nhiệt độ của gas trong hệ thống. Điều này giúp người sử dụng kiểm tra nhiệt độ của gas và đảm bảo rằng nhiệt độ trong hệ thống đang trong khoảng an toàn và hiệu quả.

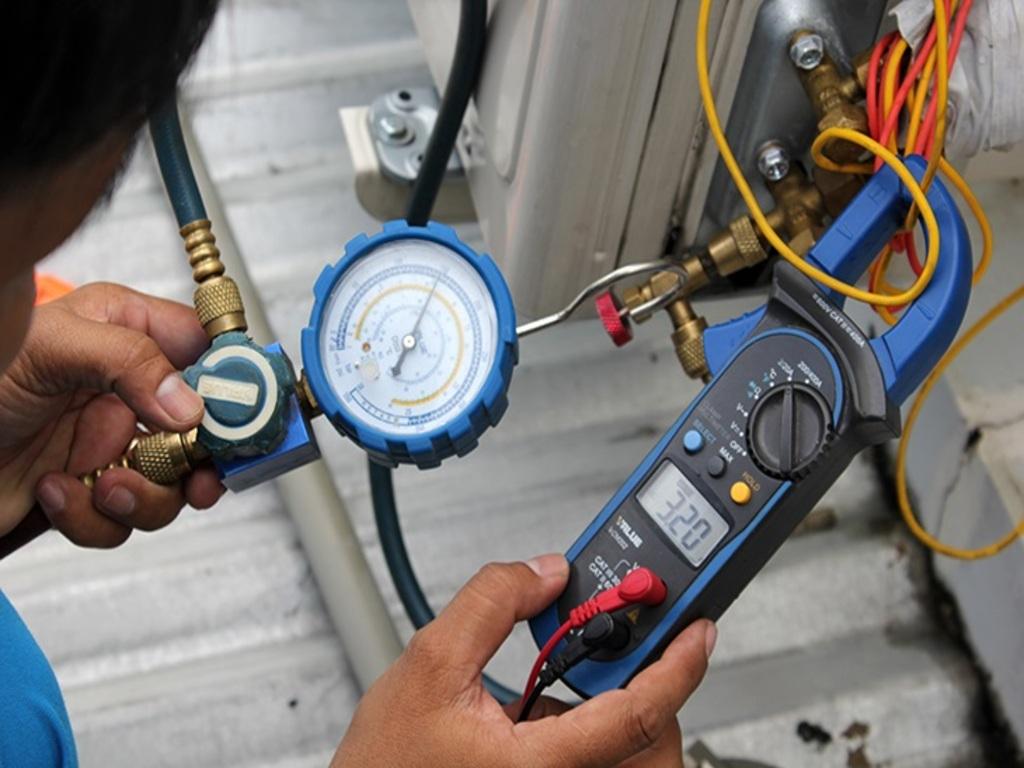

Chức năng của đồng hồ sạc gas máy lạnh

- Kiểm tra chân không: Đồng hồ đo gas máy lạnh cũng có thể được sử dụng để kiểm tra chân không trong hệ thống. Việc kiểm tra chân không là quan trọng để đảm bảo rằng không có không khí hoặc hơi ẩm nào còn lại trong hệ thống, điều này giúp hệ thống hoạt động hiệu quả hơn.
- Nạp và xả gas: Đồng hồ đo gas máy lạnh thường đi kèm với van điều chỉnh, cho phép người sử dụng nạp hoặc xả gas khỏi hệ thống một cách chính xác. Điều này quan trọng để điều chỉnh mức gas trong hệ thống và đảm bảo hiệu suất hoạt động của máy lạnh.


4. Cách sử dụng đồng hồ đo gas máy lạnh.


Việc sử dụng đồng hồ đo gas máy lạnh đòi hỏi sự cẩn thận và hiểu biết về nguyên lý hoạt động của hệ thống làm lạnh. Dưới đây chúng tôi sẽ hướng dẫn cách đọc đồng hồ đo gas máy lạnh cho bạn nào chưa biết nhé.


4.1. Cách đọc đồng hồ đo gas máy lạnh khi hút chân không.


Khi sử dụng đồng hồ đo gas máy lạnh để hút chân không, bạn cần tuân theo các bước sau đây:

- Bước 1: Đầu tiên, hãy kết nối đồng hồ đo gas với hệ thống máy lạnh. Bạn sẽ cần sử dụng các dây dẫn gas để kết nối đồng hồ với van cao áp và thấp áp của hệ thống. Đảm bảo rằng các kết nối đã được làm chặt chẽ và an toàn.
- Bước 2: Sau khi kết nối, bạn mở cả hai van cao áp và thấp áp để tạo một đường thông khí liên kết giữa hai mặt của hệ thống máy lạnh. Sau đó, bật bơm chân không trên đồng hồ đo gas cho đến khi đồng hồ phía thấp áp chỉ mức 750mmHg. Điều này sẽ cho phép gas được hút ra khỏi hệ thống và tạo ra áp suất âm trong hệ thống.

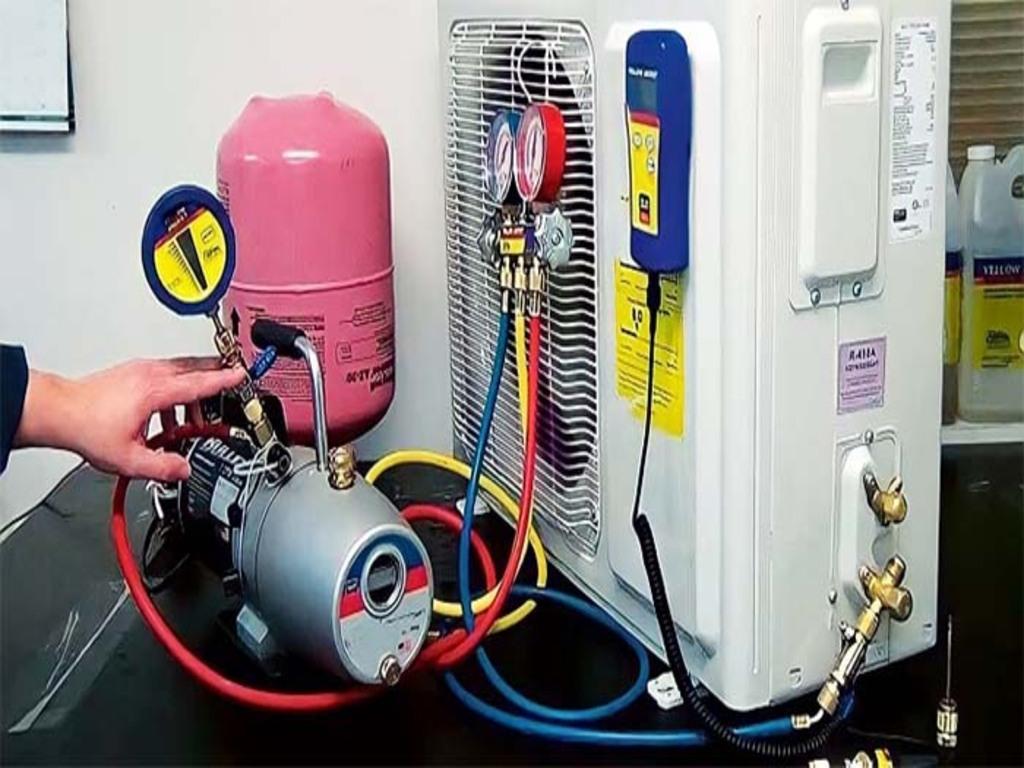

Cách đọc đồng hồ đo gas máy lạnh khi hút chân không.

- Bước 3: Bạn cần duy trì độ chân không ổn định ở mức 750mmHg và tiếp tục hút chân không trong khoảng 10 phút.
- Bước 4: Dừng quá trình hút chân không: Khi áp suất đạt giá trị âm mong muốn hoặc đạt tới giới hạn được đặt ra, bạn có thể dừng quá trình hút chân không bằng cách tắt máy bơm chân không và đóng van hút chân không.
- Bước 5: Sau khi dừng quá trình hút chân không, bạn cần kiểm tra xem có bị rò rỉ khí gas không. Bạn đóng cả hai van cao áp và thấp áp, giữ nguyên trạng thái này trong ít nhất 5 phút. Quá trình này giúp đảm bảo rằng hệ thống không có vấn đề về rò rỉ khí. Nếu mọi thứ ổn định, bạn có thể tiến hành các công việc bảo trì hoặc sửa chữa tiếp theo trên hệ thống.

Lưu ý rằng, luôn tuân thủ các quy trình an toàn và hướng dẫn của nhà sản xuất khi sử dụng đồng hồ đo gas máy lạnh và máy bơm chân không. việc thực hiện đúng các bước và duy trì đúng áp suất là quan trọng để đảm bảo hiệu suất và an toàn của hệ thống máy lạnh. Nếu có bất kỳ vấn đề nào xuất hiện trong quá trình này, các bạn nên nhanh chóng tìm kiếm sự giúp đỡ từ một chuyên gia hoặc kỹ thuật viên chuyên nghiệp.


4.2. Cách sử dụng đồng hồ đo áp suất gas máy lạnh khi tiến hành nạp gas máy lạnh.


Để sử dụng đồng hồ đo gas máy lạnh để nạp gas, bạn cần tuân thủ các bước sau:

- Bước 1: Đầu tiên, hãy kết nối đồng hồ đo gas vào hệ thống máy lạnh. Sử dụng các dây dẫn gas để kết nối đồng hồ với van cao áp và thấp áp của hệ thống. Đảm bảo rằng các kết nối đã được làm chặt chẽ và an toàn.
- Bước 2: Bạn nới lỏng vít bên trong bằng khóa lục giác. Sau đó, tháo bu lông ở bên trái và kết nối ống màu xanh lam của thiết bị đo gas máy lạnh với cổng này. Bạn kết nối ống màu vàng với máy bơm chân không và loại bỏ toàn bộ không khí khỏi hệ thống.

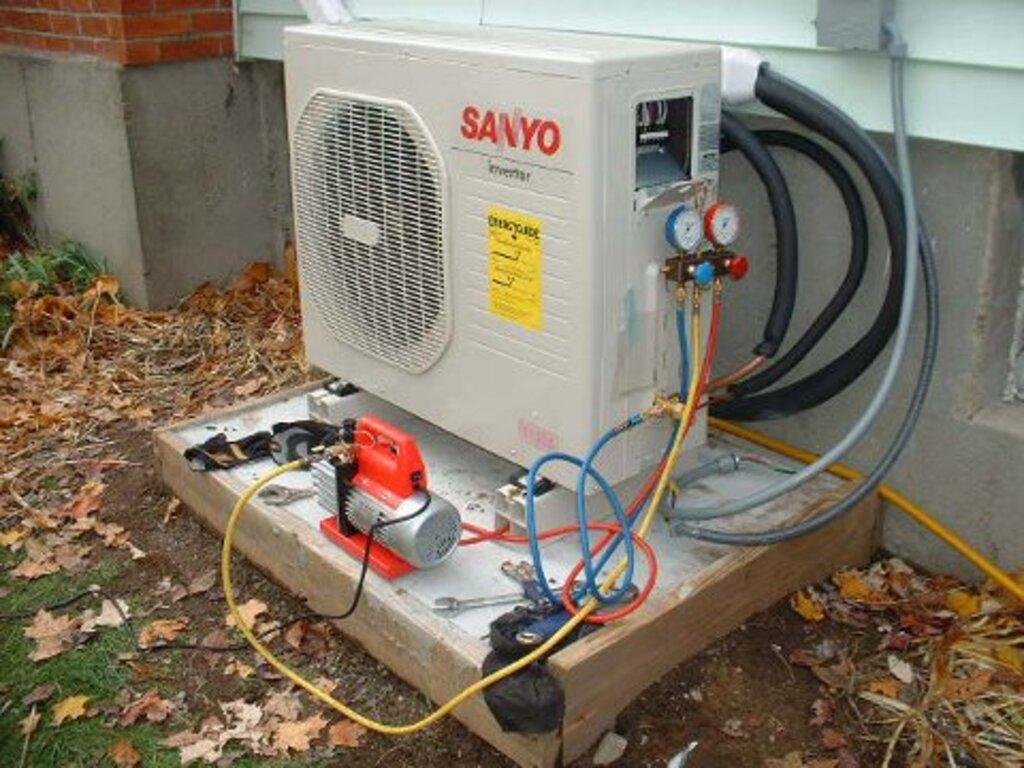

 Cách sử dụng đồng hồ đo áp suất gas máy lạnh khi tiến hành nạp gas máy lạnh.

- Bước 3: Bạn cần đảm bảo tất cả các van của đồng hồ đo gas máy lạnh đã được đóng lại. Tiếp theo, bạn nối ống màu vàng với bình chứa chất làm lạnh. Bạn nới lỏng ống màu vàng ở đầu ống góp, mở núm hình trụ trong 1 giây và đóng lại, sau đó thắt chặt ống màu vàng.

- Bước 4: Sau khi kết nối, hãy mở van nạp gas trên bình gas hoặc bình chứa gas của bạn. Bạn mở núm bên thấp của ống góp trong 3 - 4 giây và đóng lại. Bạn khởi động máy lạnh và mở van phía thấp của ống góp, giữ van mở trong 4 giây sau đó đóng nó trong 2 giây.
- Bước 5: Bạn tiếp tục mở và đóng van đến khi áp suất giảm khoảng 60 - 70 PSI. Tiếp theo, bạn có thể dừng quá trình nạp gas bằng cách đóng van nạp gas trên bình gas hoặc bình chứa gas. Vặn ống màu xanh lam khỏi đường hút và vặn ống màu vàng khỏi bình chất làm lạnh. Sau khi dừng quá trình nạp gas, bạn cần kiểm tra xem áp suất trong hệ thống có ổn định ở mức mong muốn hay không. Nếu mọi thứ ổn định, bạn có thể tiến hành các kiểm tra hoặc bảo trì tiếp theo trên hệ thống.

Lưu ý rằng, việc này nên được thực hiện bởi những người có kinh nghiệm và hiểu biết về hệ thống máy lạnh. Nếu gặp bất kỳ vấn đề nào, hãy tham khảo ý kiến của một chuyên gia hoặc kỹ thuật viên chuyên nghiệp.


5. Những lưu ý khi sử dụng đồng hồ đo gas máy lạnh.


Khi sử dụng đồng hồ đo gas máy lạnh, có một số lưu ý quan trọng sau đây bạn cần nhớ:

- An toàn là trên hết: Luôn tuân thủ các hướng dẫn an toàn từ nhà sản xuất và các quy định liên quan khi sử dụng đồng hồ đo gas máy lạnh. Đảm bảo bạn đã được đào tạo và hiểu rõ về cách sử dụng thiết bị một cách an toàn và chính xác.
- Kiểm tra và bảo dưỡng định kỳ: Thực hiện kiểm tra và bảo dưỡng định kỳ cho đồng hồ đo gas máy lạnh để đảm bảo rằng nó hoạt động chính xác và đáng tin cậy.

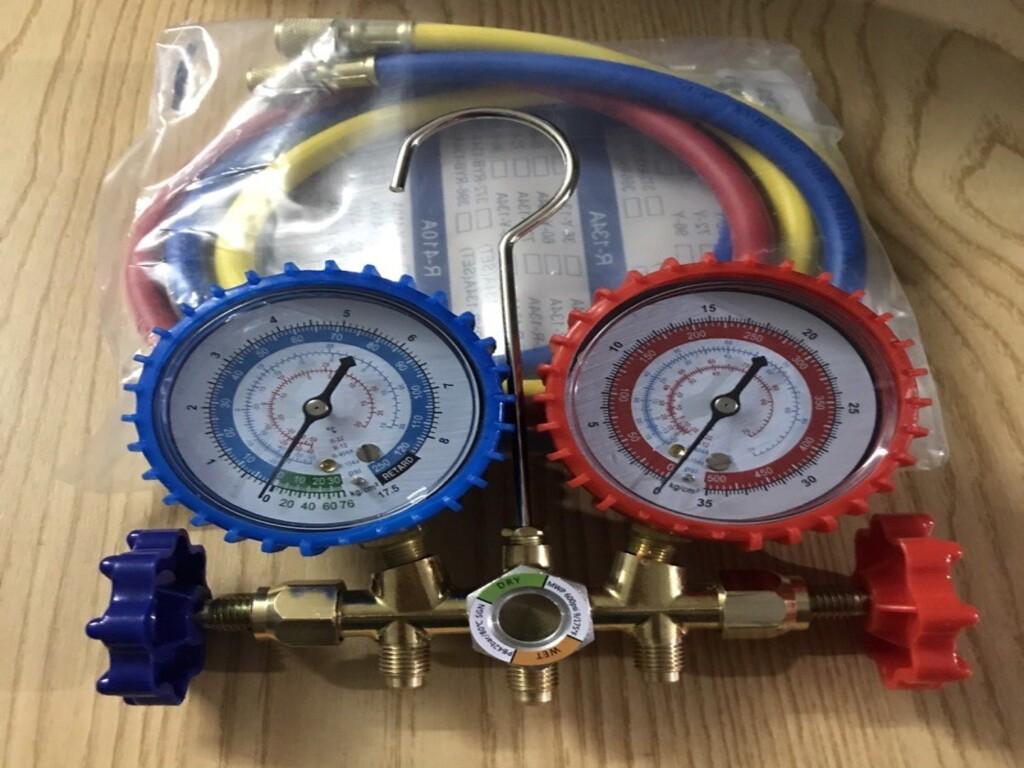

Những lưu ý khi sử dụng đồng hồ đo gas máy lạnh.

- Chính xác khi đọc và ghi nhận dữ liệu: Khi đọc dữ liệu từ đồng hồ đo gas, hãy chắc chắn rằng bạn đang đọc chính xác và ghi nhận các giá trị đúng cách. Sai lệch trong việc đọc dữ liệu có thể dẫn đến các quyết định sai lầm và ảnh hưởng đến hiệu suất của hệ thống.
- Hiểu rõ các đơn vị đo: Đảm bảo bạn hiểu rõ các đơn vị đo áp suất trên đồng hồ đo gas máy lạnh, bao gồm psi, bar, hoặc kPa. Sử dụng đúng đơn vị đo sẽ giúp tránh nhầm lẫn và đảm bảo tính chính xác của dữ liệu.
- Luôn kiểm tra và xác nhận với hướng dẫn của nhà sản xuất: Trước khi sử dụng đồng hồ đo gas máy lạnh, hãy luôn kiểm tra và xác nhận với hướng dẫn của nhà sản xuất để đảm bảo rằng bạn đang sử dụng thiết bị đúng cách và theo đúng quy trình.



Hi vọng bài viết trên của Điện máy Htech sẽ giúp bạn bổ sung những kiến thức cần thiết về cách đọc đồng hồ đo gas máy lạnh để giúp công việc lắp đặt, sửa chữa dễ dàng hơn. Đồng hồ đo gas máy lạnh là dụng cụ quan trọng trong việc kiểm tra và nạp ga cho hệ thống máy lạnh. Nếu bạn là người không có chuyên môn, kỹ thuật thì sẽ gặp nhiều khó khăn trong việc sử dụng đồng hồ đo nạp gas. Vì thế, bạn nên liên hệ với các đơn vị, dịch vụ vệ sinh hoặc sửa máy lạnh để được các kỹ thuật viên hỗ trợ hiệu quả.
