Cách đấu điện điều hòa an toàn và đúng kỹ thuật như thợ điện

Đấu điện cho điều hòa là quá trình quan trọng để đảm bảo máy hoạt động hiệu quả và an toàn. Cùng Điện máy HTech tìm hiểu cách đấu điện điều hòa ngay bây giờ nhé!

1. Tìm hiểu sơ đồ đấu điện điều hòa

Việc lựa chọn tiết diện dây dẫn điện cho máy điều hòa là vô cùng quan trọng. Nếu sử dụng điều hòa có công suất lớn nhưng dây điện lại có tiết diện nhỏ sẽ dẫn đến quá tải, làm dây điện dễ dàng bị chập cháy và giảm hiệu suất hoạt động của máy lạnh.

Đối với dây dẫn điện 3 pha, tiết diện dây điện được quy định theo các yêu cầu kỹ thuật như sau:

-Đối với điều hòa dưới 12.000 Btu: sử dụng dây điện có tiết diện 1.5 mm² loại cadivi.

-Đối với điều hòa 18.000 Btu: sử dụng dây điện có tiết diện 2.5 mm² loại cadivi.

-Đối với điều hòa từ 24.000 Btu đến 36.000 Btu: sử dụng dây điện có tiết diện 4.0 mm² loại cadivi.

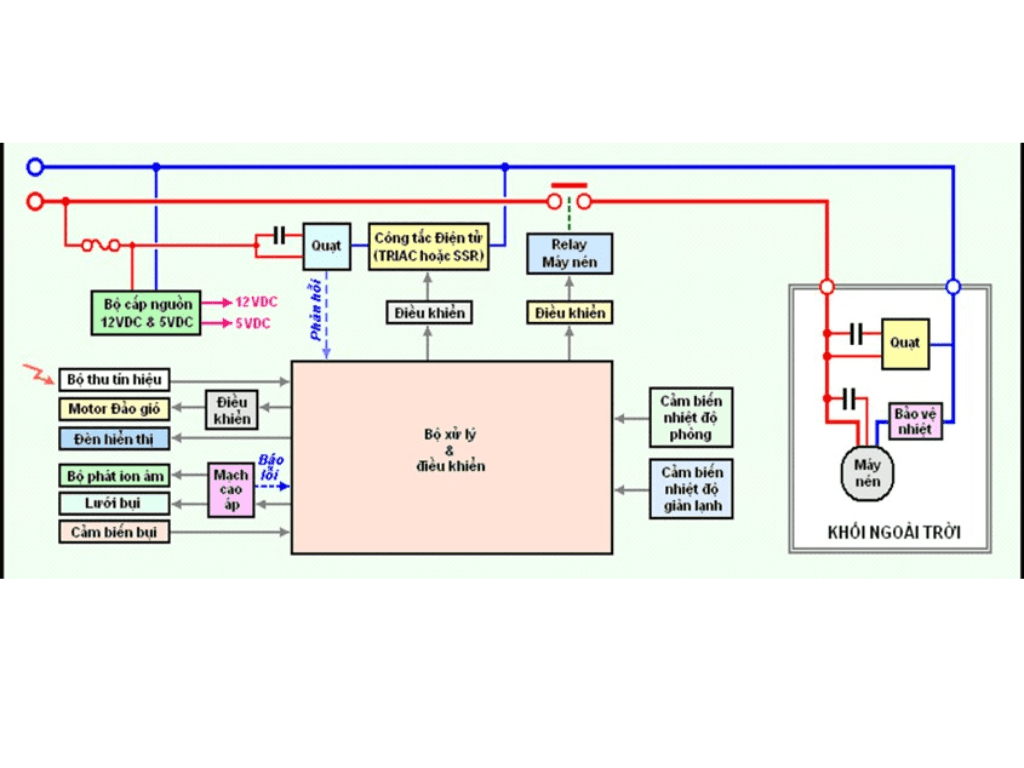

Ngoài ra, để thực hiện việc đấu điện chính xác, cần phải lập sơ đồ mạch điện chi tiết. Sơ đồ này cần thể hiện nguồn cấp từ dàn nóng đến dàn lạnh và các dây đấu trong bảng mạch. Việc này giúp đảm bảo an toàn và hiệu quả khi lắp đặt và sử dụng máy điều hòa.

2. Cách đấu điện điều hòa an toàn, đúng kỹ thuật

Cách đấu điện điều hòa bao gồm các bước sau:

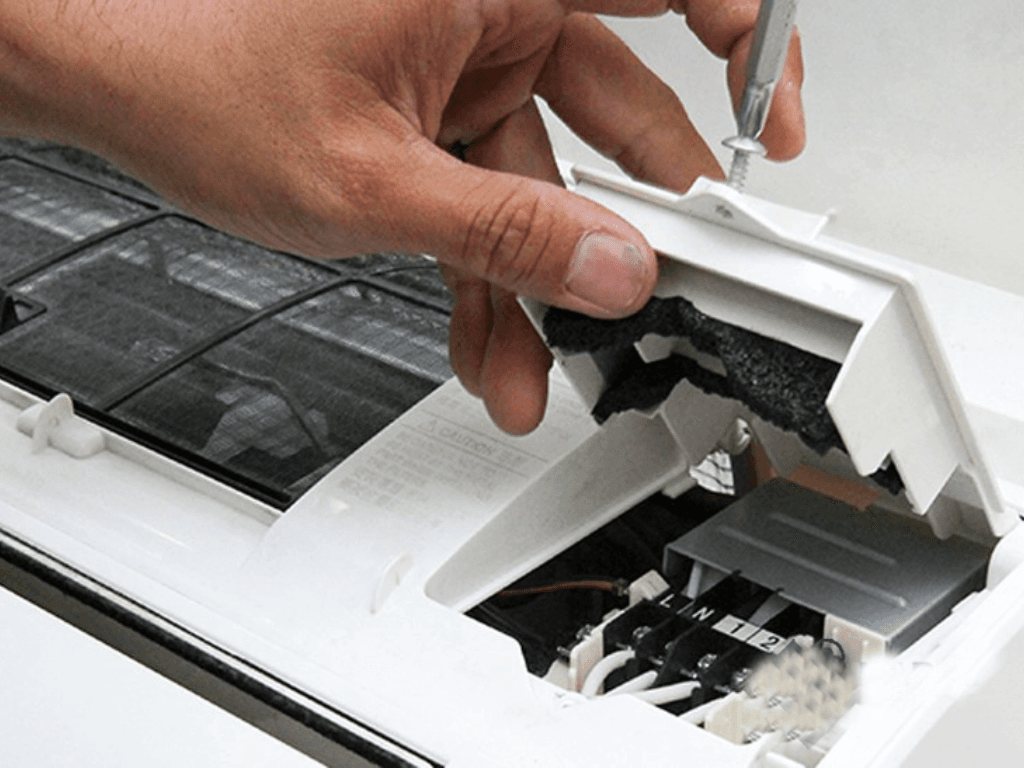

Bước 1: Mở hộp điện trên dàn lạnh

Đầu tiên, bạn cần mở hộp điện trên dàn lạnh và quan sát các đầu dây. Đối với các dòng điều hòa 1 chiều, bạn sẽ thấy 4 đầu dây có ký hiệu từ trái qua phải là L, N, 1, 2.

-L (Line): Ký hiệu của pha nóng của dòng điện.

-N (Neutral): Ký hiệu của pha lạnh của dòng điện.

-1 và 2: Ký hiệu của dây cấp block điều hòa. Các dây này thường được bó chặt với ống đồng chạy từ dàn lạnh tới dàn nóng.

L và N là các đầu dây sẽ được đấu nối trực tiếp với aptomat, còn 1 và 2 là các dây kết nối giữa dàn lạnh và dàn nóng.

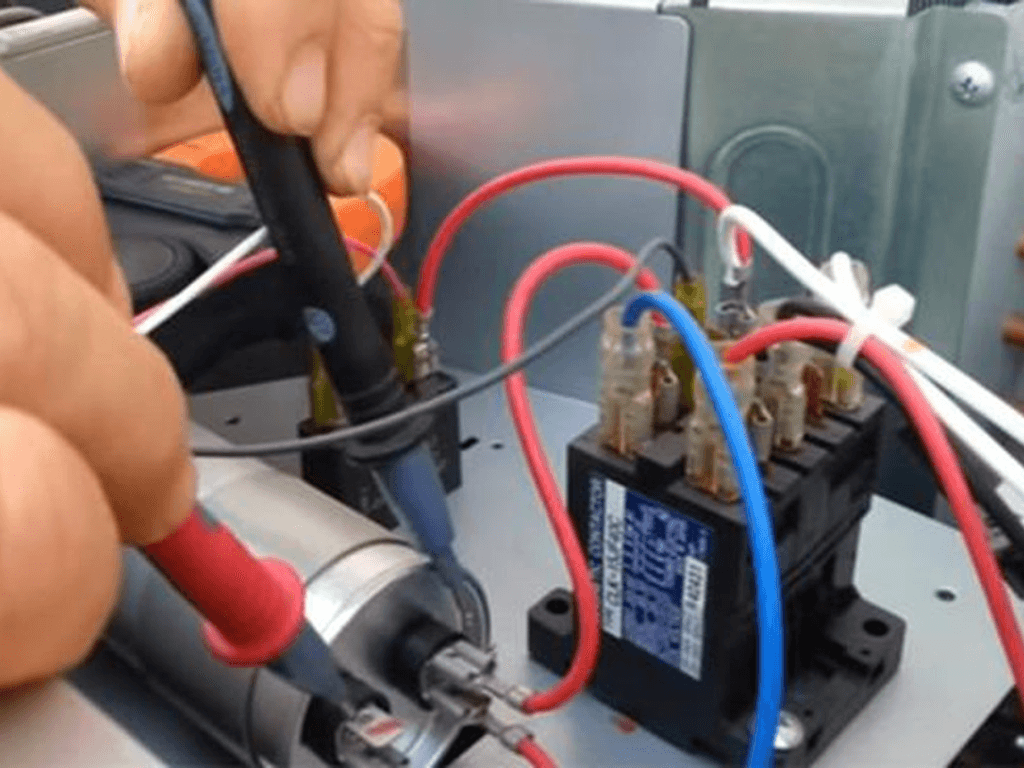

Bước 2: Đấu nối các đầu dây bên trong hộp điều khiển của dàn lạnh

Trước khi đấu nối dây điện, bạn nên đánh dấu các đầu dây bằng màu sắc hoặc ký hiệu riêng biệt để tránh nhầm lẫn. Sau đó, lần lượt đấu nối dây điện vào 4 đầu dây trong hộp điện theo thứ tự đã ký hiệu.

Đánh dấu các dây điện để tránh nhầm lẫn.

Đấu nối các dây vào hộp điện theo thứ tự L, N, 1, 2.

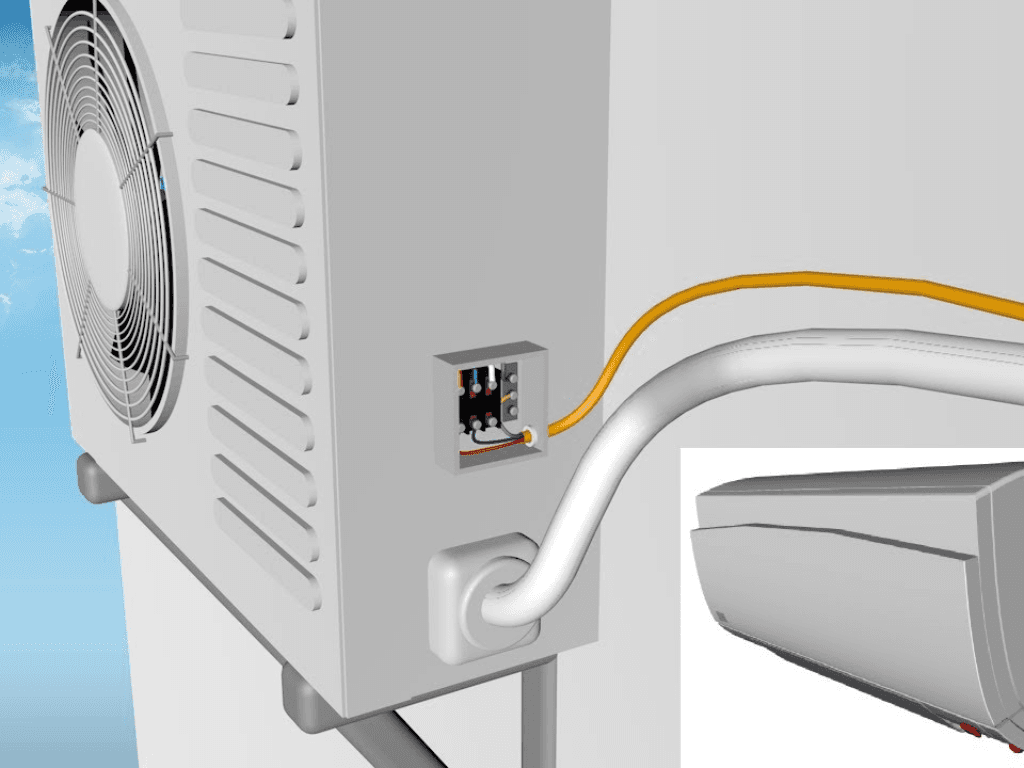

Bước 3: Tháo mặt bo/hộp và đấu nối các đầu dây trong hộp điều khiển của dàn nóng

Bên trong dàn nóng, bạn sẽ thấy hộp điện có các ký hiệu tương tự như hộp điện của dàn lạnh. Bạn chỉ cần đấu nối dây điện sao cho tương ứng với các đầu dây đã đấu ở dàn lạnh là hoàn thành.

Tháo mặt bo hoặc hộp điện của dàn nóng.

Đấu nối các đầu dây theo thứ tự tương ứng với các đầu dây ở dàn lạnh (L với L, N với N, 1 với 1, 2 với 2).

Việc này đảm bảo rằng tất cả các kết nối đều đúng và an toàn, giúp máy điều hòa hoạt động hiệu quả và bền bỉ.

3. Những lưu ý khi đấu điện điều hòa để đảm bảo an toàn

Khi đấu điện điều hòa, có một số lưu ý quan trọng để đảm bảo an toàn cho bản thân và cho hệ thống điều hòa. Những lưu ý này áp dụng cho tất cả các loại điều hòa như điều hòa âm trần, điều hòa casper, máy lạnh mitsubishi … Các lưu ý cụ thể như sau:

Tắt nguồn điện: Trước khi bắt đầu bất kỳ công việc nào liên quan đến điện, đảm bảo rằng nguồn điện đã được ngắt. Điều này giúp tránh các tai nạn điện và làm việc an toàn hơn.

Kiểm tra dây điện: Trước khi sử dụng, hãy kiểm tra dây điện có bị hư hỏng hay có dấu hiệu bị đứt không. Sử dụng dây điện mới và chất lượng để đảm bảo độ an toàn và hiệu suất.

Đúng tiết diện dây: Sử dụng dây điện có tiết diện phù hợp với yêu cầu của thiết bị điều hòa. Việc sử dụng dây điện không đúng tiết diện có thể gây quá tải và nguy hiểm.

Đấu nối chính xác: Đảm bảo rằng bạn đấu nối các dây điện đúng với các ký hiệu và màu sắc tương ứng. Sử dụng băng keo điện hoặc thiết bị bảo vệ dây để chống lại hiện tượng chập cháy và tiếp xúc ngắn mạch.

Sử dụng thiết bị bảo vệ: Đảm bảo rằng các dây điện đã được bảo vệ bằng aptomat hoặc cầu dao chống giật để ngăn ngừa sự cố và bảo vệ hệ thống điện.

Kiểm tra lại trước khi sử dụng: Sau khi kết thúc việc đấu nối, hãy kiểm tra lại tất cả các kết nối để đảm bảo rằng chúng đã được thực hiện chính xác và không có lỗi. Thử nghiệm hệ thống để đảm bảo rằng điều hòa hoạt động đúng cách trước khi sử dụng.

Nhờ sự giúp đỡ nếu cần thiết: Nếu bạn không tự tin hoặc không có kinh nghiệm, hãy nhờ sự giúp đỡ từ một thợ điện có kinh nghiệm. Điều này sẽ giúp đảm bảo an toàn và hiệu quả cho hệ thống điều hòa của bạn.

Tuân thủ các lưu ý trên sẽ giúp bạn thực hiện việc đấu điện điều hòa một cách an toàn và hiệu quả, tránh được các vấn đề tiềm ẩn và sự cố không mong muốn trong quá trình sử dụng.

Kết luận

Cách đấu điện điều hòa là một kiến thức quan trọng mà bạn nên nắm được. Tuy nhiên, bạn chỉ nên tự đấu điện khi có đủ kiến thức và kỹ năng. Trong trường hợp bạn không đủ tự tin thì nên gọi cho thợ điện hoặc những người có kỹ năng và hiểu biết.

Vừa rồi, Điện máy HTech đã cùng bạn tìm hiểu cách đấu điện điều hòa. Mong rằng với những chia sẻ trên, bạn đã có thêm kiến thức để có thể tự tin sử dụng điều hòa.
