Bình nóng lạnh lắp đặt như thế nào? Hãy cùng điện máy Htech tìm hiểu sơ đồ và cách lắp đặt bình nước nóng lạnh đơn giản tại nhà ngay dưới bài viết!

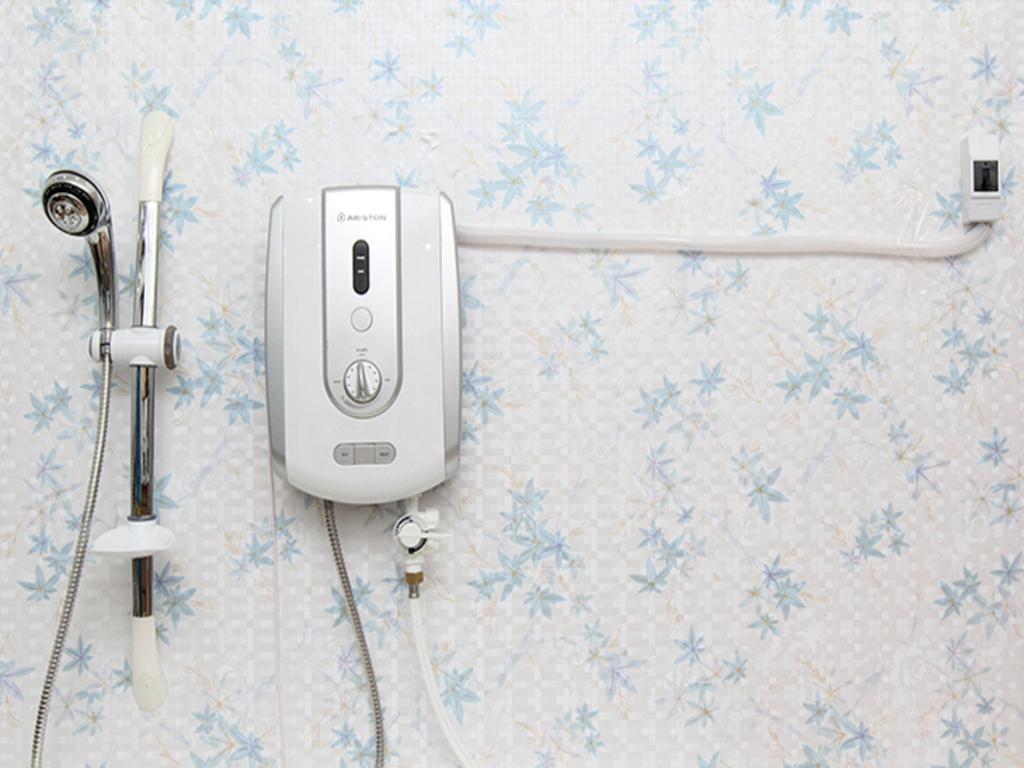

Sơ đồ lắp bình nóng lạnh? Hướng dẫn cách lắp bình nóng lạnh đơn giản tại nhà

Bình nóng lạnh được xem là một sự lựa chọn hoàn hảo cho mùa đông. Nếu gia đình bạn đang có dự định mua bình nước nóng lạnh trong thời gian này đừng bỏ quả sơ đồ lắp bình nước nóng lạnh đơn giản tại nhà của điện máy Htech ngay dưới bài viết



1. Sơ đồ lắp bình nóng lạnh có gì đặc biệt



Nếu có dự định mua bình nóng lạnh, bạn có thể tham khảo một số thương hiệu bình tắm nóng lạnh đang phổ biến trên thị trường hiện nay có thể kể đến như: bình nóng lạnh ariston, bình nóng lạnh ferroli, bình nóng lạnh picenza, bình nóng lạnh rossi,...



Mỗi một thương hiệu bình nước nóng sẽ có một cách lắp đặt khác nhau. Nhưng nhìn chung, sơ đồ lắp đặt sẽ diễn ra như sau:



1.1 Sơ đồ lắp đặt sản phẩm bình nóng lạnh thông thường



Khi lắp bình nước nóng lạnh thông thường, các gia đình vẫn hay lắp đặt sản phẩm này đi kèm với vòi hoa sen và vòi nước ở bồn tắm. Chính vì vậy, khi sử dụng lắp đặt bình nước nóng lạnh, bạn cần sử dụng 2 ống nước chữ T và 3 đường ống dẫn nước

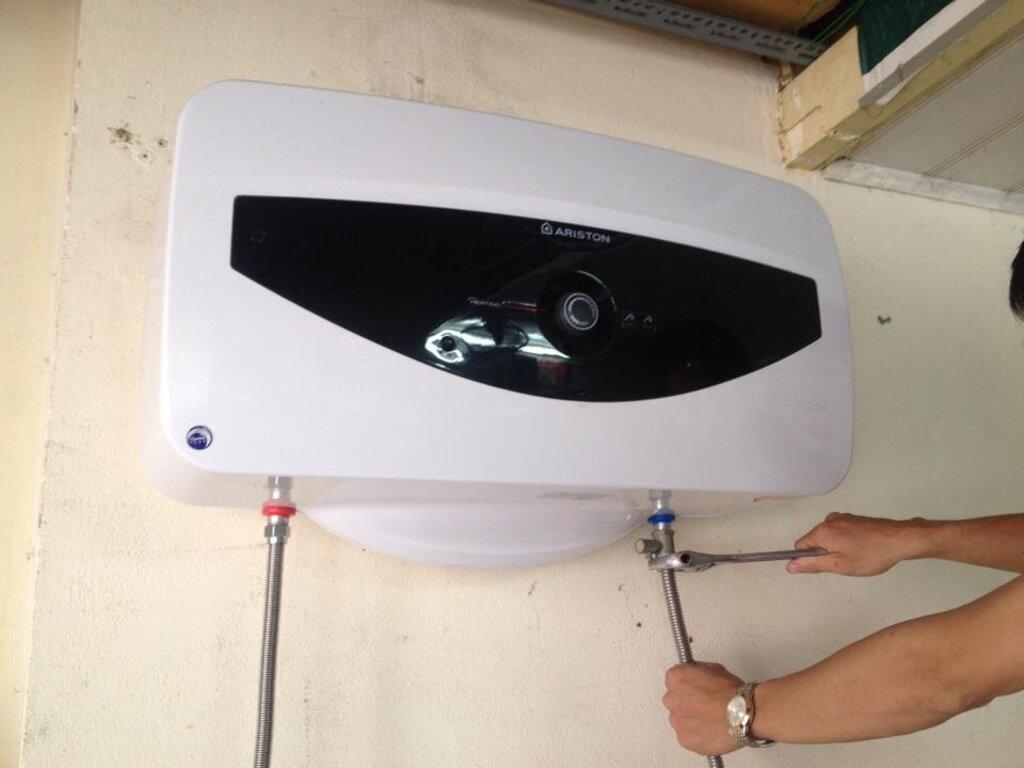

Sơ đồ cách lắp đặt bình nóng lạnh thông thường

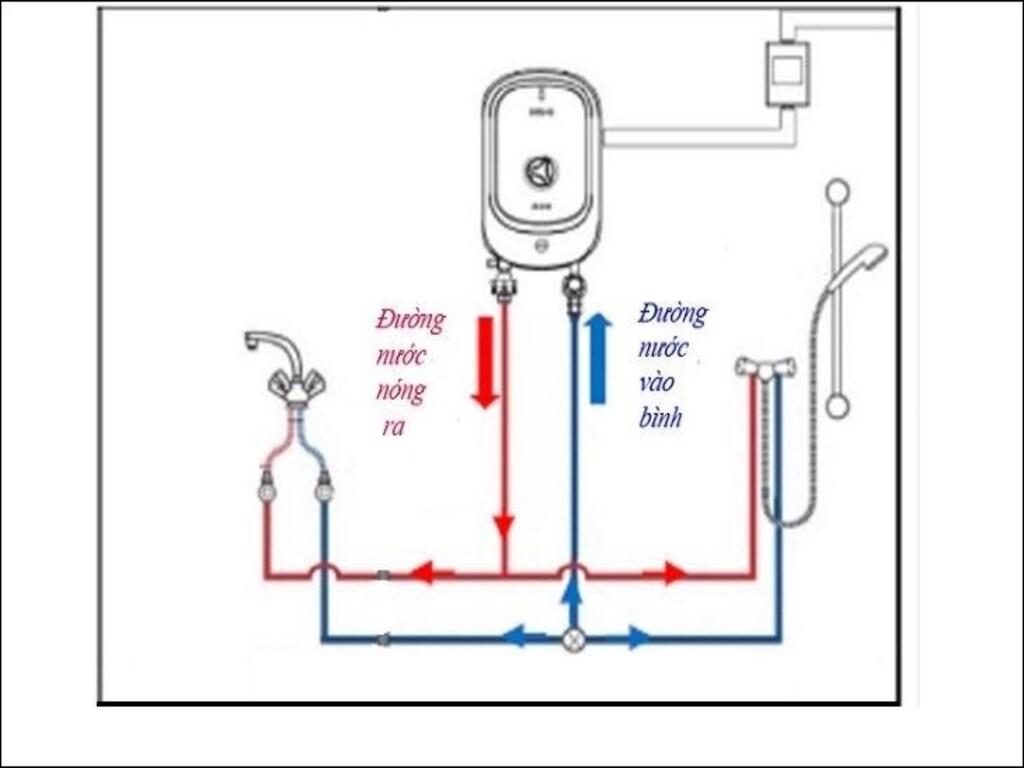

Trong đó, một ống dẫn sẽ dẫn đến bình nóng lạnh, một ống dẫn đến bồn nước rửa mặt và một ống dẫn đến vòi hoa sen. Để dễ dàng hình dung hơn, điện máy Htech mời bạn xem qua sơ đồ sau:



Đường có ký hiệu màu đỏ được xem là đường nước nóng chảy ra từ bình nước nóng lạnh. Trong đó, bao gồm 1 đường ống chính, 1 đường ống chữ T chia thành 2 nhánh nối với vòi hoa sen và bồn nước rửa mặt.



1.2 Sơ đồ lắp đặt sản phẩm bình nóng lạnh mặt trời



Bình nóng lạnh mặt trời được cho là cồng kềnh hơn so với các sản phẩm thông thường. Tuy nhiên, quá trình lắp đặt sẽ dễ dàng hơn rất nhiều khi bạn nắm được sơ đồ sau do điện máy Htech chia sẻ:

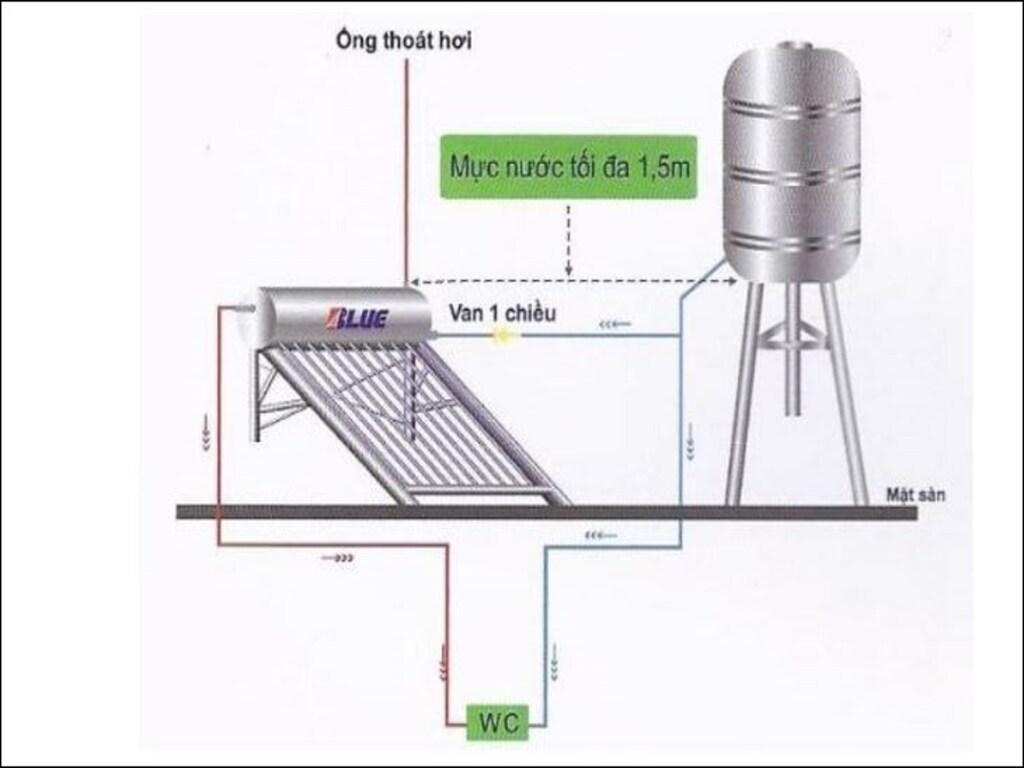

Sơ đồ cách lắp đặt bình nóng lạnh măt trời



Bạn chỉ nên sử dụng một đường ống chữ T để chia nguồn cấp nước thành 2 mạch kết nối chính: 1 mạch nối liền với bình nước nóng, 1 mạch nối liền với nguồn nước sinh hoạt của gia đình. Bên cạnh đó, bạn cũng nên đảm bảo ống nước từ téc xuống bình nóng lạnh cần cao 1.5m



Tại đường nước gắn liền với bình tắm nóng lạnh, bạn chỉ nên sử dụng van một chiều để cung cấp nước tới các vòi nước nóng trong gia đình, giúp tiện lợi hơn khi sinh hoạt.



2. Nguyên tắc cần chú ý khi lắp bình nóng lạnh là gì?



Mặc dù quá trình lắp bình nóng lạnh không quá phức tạp tuy nhiên bạn cũng cần chú ý một số những nguyên tắc dưới đây để đảm bảo an toàn và hiệu quả hơn trong cả quá trình:



  • Thông thường, đường cấp nước nên được thiết kế với đường ống ngắn nhất để đảm bảo lưu thông nguồn nước thuận tiện hơn
  •
  • Đường ống cần được lắp đặt theo phương thẳng đứng để chống rỏ rỉ nước. Bên cạnh đó, việc lắp đặt theo phương thẳng đứng cũng mang tính thẩm mỹ hơn.



Nguyên tắc cần chú ý khi lắp bình nóng lạnh là gì?
  • Thay vì dùng ống nhựa PVC như thông thường, bạn nên sử dụng ống chịu nhiệt PPR để đảm bảo an toàn cho gia đình trong quá trình sử dụng sau này
  •
  • Bạn không nên lắp đặt quá nhiều thiết bị sử dụng nước trên cùng một đường ống, tránh tình trạng áp lực nước bị yếu, giảm hiệu suất của đường dẫn nước
  •
  • Ngoài ra, bạn nên đặt bể chứa nước ở trên cao và theo phương thẳng đứng để dòng nước được chảy với áp lực tốt nhất.
  •

3. Cách lắp bình nóng lạnh đơn giản tại nhà



Sau khi đã nắm được sơ đồ và một số nguyên tắc cơ bản trong quá trình lắp đặt bình tắm nóng lạnh, bạn có thể lắp đặt sản phẩm theo các bước dưới đây. Bạn nên chú ý lắp đặt đúng các bước để tránh tình trạng phải sửa bình nóng lạnh nhiều lần:



Bước thứ 1: Xác định vị trí đường lắp ống nước

Dưới đây là những lưu ý để xác định vị trí đường lắp ống nước chính xác và an toàn cho bạn:

  • Bạn nên đặt đường lắp ống lạnh âm tường và lắp hai đường ống nóng/ lạnh song song với nhau. Khoảng cách được cho là an toàn giữa hai đường ống là 20cm
  • Nên lắp đặt máy nước nóng gần nơi sử dụng để tránh lãng phí nhiệt qua ống dẫn, tiêu hao lượng điện của gia đình.
  • Trong quá trình sử dụng, thường nên bảo dưỡng bình nóng lạnh 1 -2 lần/ năm. Để thuận lợi hơn cho quá trình này, bạn nên để bình tắm nóng lạnh ở những nơi xung quanh, cách abns kính khoảng 50cm và hạn chế có các vật cản xung quanh
  • Cuối cùng, hãy treo bình nước nóng lên tường và cách 1,5m so với mặt sàn nhà tắm và cách 2m so với bình tắm nóng lạnh.



Cách lắp bình nóng lạnh an toàn và hiệu quả tại nhà
  •

Bước thứ 2: Vẽ sơ đồ lắp bình nước nóng lạnh

Điện máy Htech đã gợi ý cho bạn sơ đồ lắp bình tắm nóng lạnh ở trên. Bạn chỉ cần tham khảo và sắp đặt phù hợp với vị trí phòng tắm của gia đình là đã hoàn thành bước thứ 2.



Bước thứ 3: Tiến hành lắp đặt vòi nước nóng lạnh

  • Sử dụng tua vít để tháo bề mặt của bình nước nóng lạnh
  • Bạn kê máy lên tường và dùng thước để kê sản phẩm ngay ngắn. Tiếp đó, bạn dùng bút để đánh dấu lại vị trí vừa đặt và các lỗ sau của máy
  • Sử dụng máy khoan đục lỗ vào những vị trí vừa đánh dấu, đóng tắc kê và đặt máy lên lỗ vừa khoan sao cho thẳng hàng và đóng chặt vít.
  • Sau khi đã hoàn thiện các bước nhỏ, bạn tiến hành để bình lên theo phương thẳng đứng và nhớ đặt chúng thật chắc chắn để tránh rơi, vỡ bình



Bước thứ 4: Dẫn nước nóng đến các thiết bị

Đây được xem là bước cuối cùng để hoàn thiện quá trình lắp đặt bình tắm nóng lạnh. Theo dõi ngay:

Lắp đến các thiết bị dẫn nước:

  • Tiến hành lắp đặt 3 van trong 1 vào bên phải của máy
  • Sử dụng một van nối với dây nước, một van nối với đường cấp nước
  • Tiếp đó, nối tay vòi hoa sen vào đường nước bên trái của sản phẩm

Lắp đến các thiết bị dẫn điện:

  • Chọn vị trí thích hợp để lắp đặt và cố định vị trí thanh trượt trên tường và vặn vít để hoàn thành việc lắp đặt phụ kiện điện. Sau đó, bạn tiến hành lắp đặt CB lên tường, lắp dây pha, dây trung tính, dây tiếp đất vào các tiếp điểm.
  • Sau đó, nối máy nóng với CB đã lắp đặt và tiến hành kiểm tra các bộ phận xem đã được lắp đặt đúng hay chưa. Vậy là hoàn thành các bước lắp đặt



Bài viết vừa rồi điện máy Htech đã chia sẻ đến các bạn sơ đồ và cách lắp đặt bình nóng lạnh. Mong rằng với chia sẻ vừa rồi sẽ giúp ích được cho nhiều bạn đang quan tâm tới chủ đề này!
