Hướng dẫn chi tiết cách đấu tụ và hộp số quạt trần đơn giản, hiệu quả từ A tới Z
Tụ điện và hộp số quạt trần là thành phần quan trọng để đảm bảo hoạt động và hiệu suất của quạt. Vậy tụ điện và hộp số là gì? Và khi tụ quạt trần gặp sự cố, làm thế nào để đấu nối lại? Hãy cùng tìm hiểu trong bài viết dưới đây của Điện máy Htech để giải đáp thắc mắc nhé!
![Hướng dẫn chi tiết cách đấu tụ và hộp số quạt trần đơn giản, hiệu quả từ A tới Z](/_next/image?url=https%3A%2F%2Fimage.dienmayhtech.com%2FStaticFiles%2FImages%2F2024%2F06%2F07%2Fdau-tu-quat-tran-2_f88d.png&w=3840&q=75)
Tụ điện và hộp số quạt trần là thành phần quan trọng để đảm bảo hoạt động và hiệu suất của quạt. Vậy tụ điện và hộp số là gì? Và khi tụ quạt trần gặp sự cố, làm thế nào để đấu nối lại? Hãy cùng tìm hiểu trong bài viết dưới đây của Điện máy Htech để giải đáp thắc mắc nhé!
Tụ quạt trần là gì?

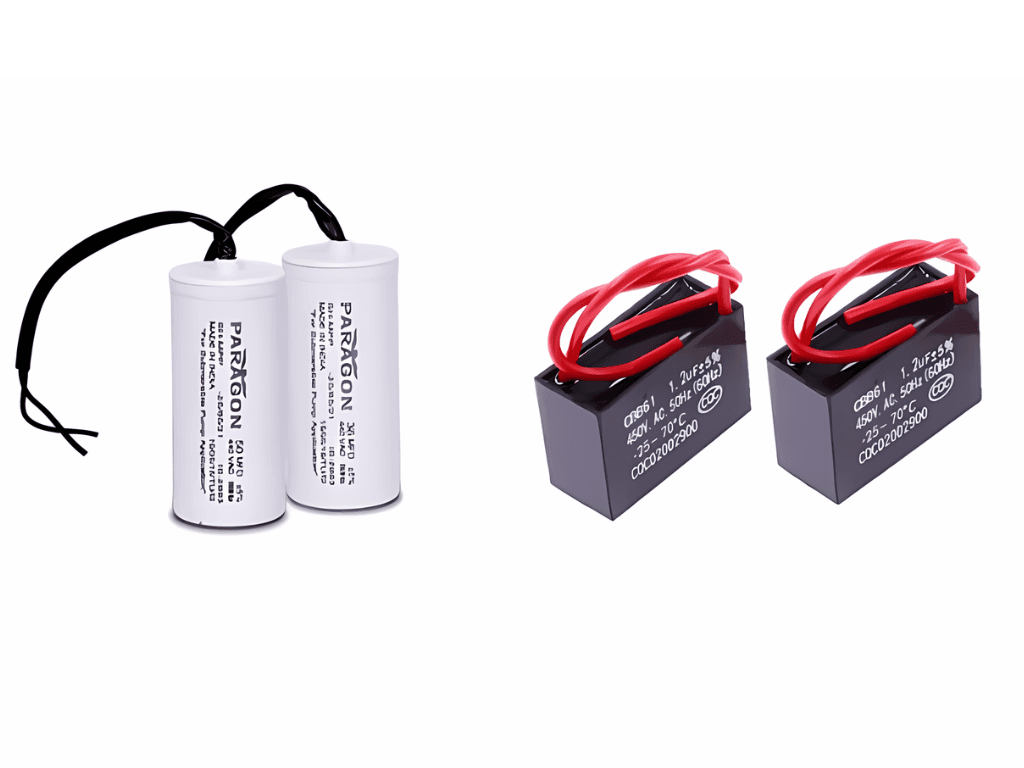

Tụ điện quạt trần là một linh kiện nhỏ có hình dạng chữ nhật và thường được sơn màu đen. Chức năng chính của tụ quạt trần là tạo ra một điện thế lớn để giúp động cơ quạt khởi động và hoạt động. Khi tụ quạt trần bị hỏng hoặc không hoạt động đúng công suất, quạt trần sẽ không thể vận hành bình thường như mong đợi.
Khi mua quạt trần, bạn cần xem xét thông số kỹ thuật, trong đó là điện dung của tụ điện. Thông thường, điện dung càng lớn thì tụ điện có khả năng tích điện càng cao, và ngược lại.
![](/_next/image?url=https%3A%2F%2Fimage.dienmayhtech.com%2FStaticFiles%2FImages%2F2024%2F06%2F07%2Fdau-tu-quat-tran-4_2845.png&w=3840&q=75)
Theo quy ước thông dụng, đơn vị điện dung là farad (F), và có các đơn vị nhỏ hơn như microfarad (µF) và millifarad (mF). Cụ thể, 1µF (microfarad) tương đương với 10^-6 farad và 1mF (millifarad) tương đương với 10^-3 farad.
Trên thị trường, tụ điện trong quạt trần có giá trị điện dung đa dạng và phụ thuộc vào nhà sản xuất. Do đó, các loại quạt trần thường chỉ sử dụng tụ điện có điện dung từ 2µF đến 3µF.
Hộp số quạt trần là gì?

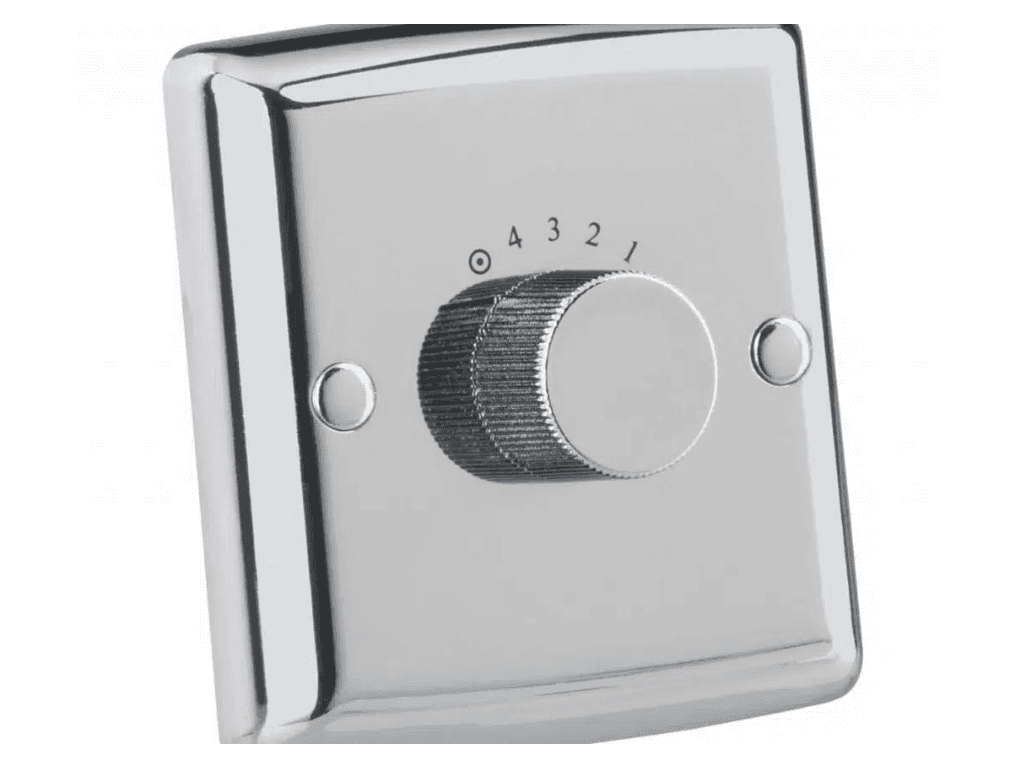

Hộp số quạt trần là một thành phần phổ biến được sử dụng để điều chỉnh tốc độ quay của quạt. Hộp số được thiết kế dưới dạng một module nhỏ gọn có thể lắp đặt và tháo rời. Cấu tạo của hộp số quạt trần điện cơ bao gồm các thành phần sau:
Phần vỏ bên ngoài có núm xoáy hoặc tay gạt được gắn với thanh quét, giúp tạo ra hai phần điện trở để điều chỉnh tốc độ quay của quạt.
Phần bên trong bao gồm bộ điều chỉnh tốc độ quay, hệ thống động cơ, bộ lắp ráp và các ống trụ.
![](/_next/image?url=https%3A%2F%2Fimage.dienmayhtech.com%2FStaticFiles%2FImages%2F2024%2F06%2F07%2Fdau-tu-quat-tran-5_40f3.png&w=3840&q=75)
Hộp số hoạt động dựa trên nguyên lý khi số vòng dây thay đổi khi dòng điện chạy qua, điều này sẽ ảnh hưởng đến cường độ dòng điện qua roto của quạt. Từ đó, cánh quạt và tốc độ quay sẽ tạo ra luồng gió mạnh hoặc nhẹ tùy thuộc vào vận tốc của động cơ bên trong được điều chỉnh bởi hộp số. Theo nguyên lý hoạt động này, bạn có thể điều chỉnh tốc độ quay của quạt trần để đáp ứng nhu cầu sử dụng.
Hướng dẫn cách đấu tụ quạt trần đơn giản tại nhà
Để đảm bảo an toàn và tuân thủ kỹ thuật khi đấu tụ điện quạt trần, bạn cần tham khảo qua sơ đồ đấu tụ quạt trần và chuẩn bị các dụng cụ sau:
Thang chữ A: Sử dụng để tiếp cận và làm việc trên quạt trần.
Bút thử điện: Dùng để kiểm tra xem hệ thống điện đã được ngắt hoàn toàn trước khi thực hiện công việc.
Kìm cắt dây điện: Cần có kìm cắt dây điện để tháo rời các đầu nối của tụ quạt cũ.
Băng dính cách điện: Sử dụng để cách điện và bảo vệ các đầu nối dây điện.
Tụ quạt trần mới: Chuẩn bị tụ quạt trần mới có thông số kỹ thuật tương tự như tụ cũ.
Quá trình lắp đặt tụ quạt trần mới như sau:
Bước 1: Ngắt toàn bộ nguồn điện của quạt trần. Sử dụng bút thử điện để kiểm tra xem hệ thống đã được ngắt nguồn hoàn toàn để đảm bảo an toàn.

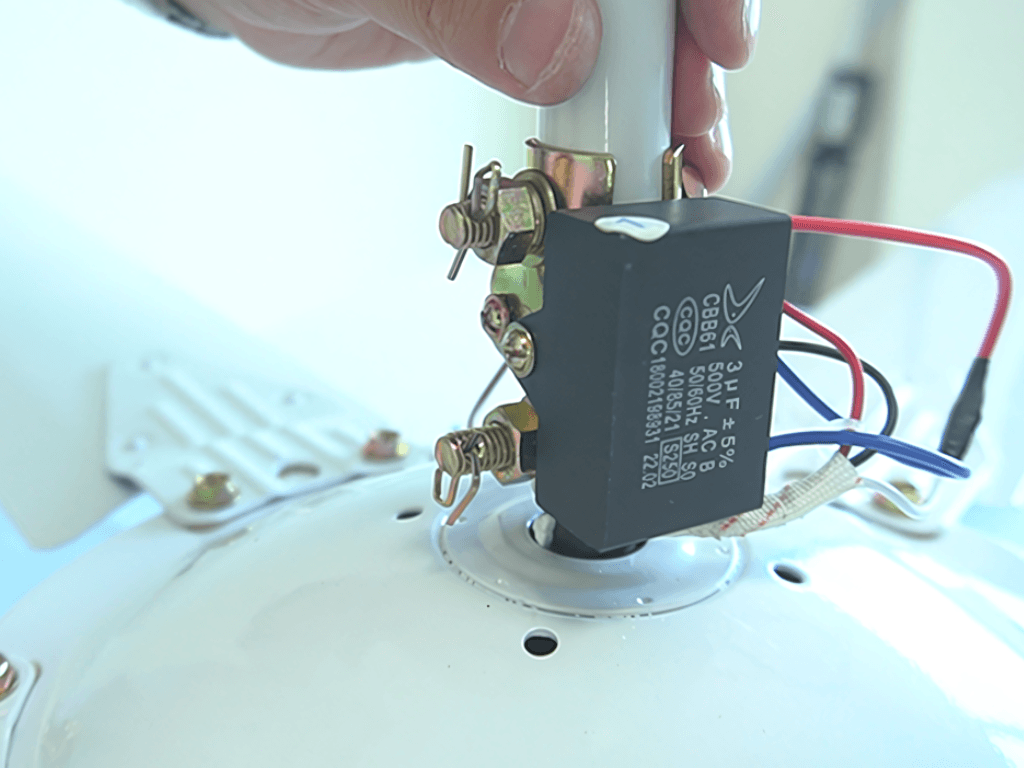

Bước 2: Tháo bỏ phần ốp dưới hoặc vỏ động cơ của quạt trần và tìm vị trí của tụ quạt. Tụ quạt thường có màu đen và hình dáng giống hộp diêm. Nếu tụ cũ bị hỏng (phồng rộp, méo, vỡ...), bạn cần thay thế bằng tụ mới có thông số kỹ thuật tương tự.
![](/_next/image?url=https%3A%2F%2Fimage.dienmayhtech.com%2FStaticFiles%2FImages%2F2024%2F06%2F07%2Fdau-tu-quat-tran-2_d3b2.png&w=3840&q=75)
Bước 3: Gỡ bỏ tụ quạt trần cũ khỏi phần động cơ của quạt trần bằng cách cắt đứt đầu nối dây điện giữa tụ và động cơ bằng kìm cắt dây điện.
Bước 4: Chọn tụ quạt mới có thông số kỹ thuật tương tự như tụ cũ. Bạn có thể mang tụ cũ đi cửa hàng đồ điện để mua được loại thay thế phù hợp. Cắt bỏ một đoạn lớp cách điện bên ngoài của tụ mới và tiến hành đấu nối với hai đầu dây của động cơ theo thứ tự như tụ cũ.

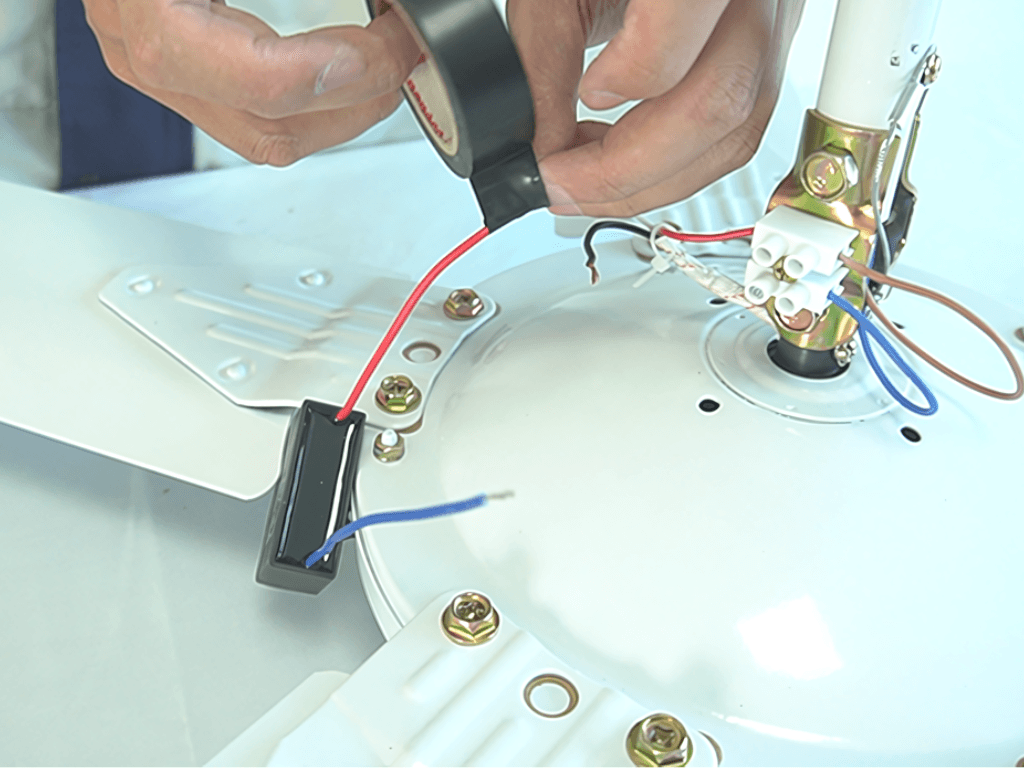

Trong quá trình đấu nối tụ mới với động cơ, hãy chú ý đấu nối đúng màu sắc đối với tụ có cực. Sử dụng băng dính cách điện để cuốn chặt nối để đảm bảo sự chắc chắn và an toàn cách điện.
![](/_next/image?url=https%3A%2F%2Fimage.dienmayhtech.com%2FStaticFiles%2FImages%2F2024%2F06%2F07%2Fdau-tu-quat-tran-1_a14c.png&w=3840&q=75)
Bước 5: Kiểm tra mạch và thử chạy lại quạt trần. Nếu quạt hoạt động bình thường, tiến hành lắp lại vỏ động cơ và ốp dưới. Hãy lau chùi sạch sẽ để đảm bảo tính thẩm mỹ.
Hướng dẫn đấu hộp số quạt trần

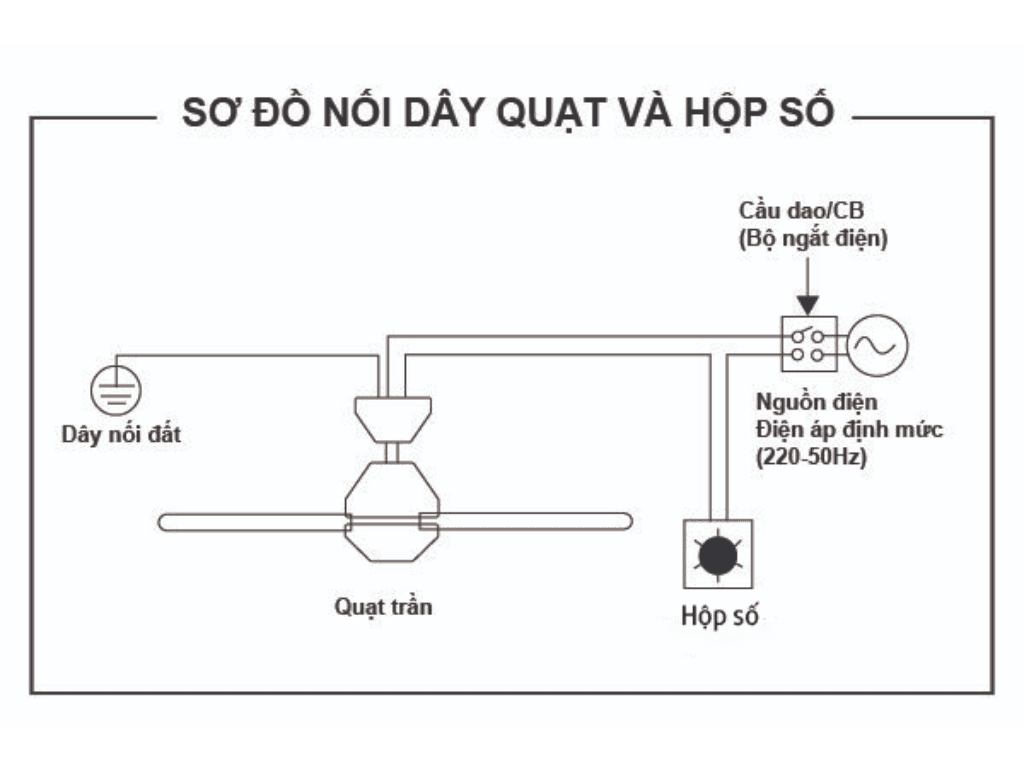

Trước khi tiến hành hướng dẫn đấu hộp số quạt trần, bạn nên tham khảo qua sơ đồ đấu hộp số quạt trần dưới đây để nắm được các thông tin cơ bản. Ngoài ra, cần chắc chắn ngắt toàn bộ nguồn điện nơi lắp đặt hộp số quạt trần để đảm bảo an toàn và tránh tình trạng phát sinh ra tình huống bất ngờ. Cách tốt nhất là sử dụng bút thử điện để kiểm tra.
![](/_next/image?url=https%3A%2F%2Fimage.dienmayhtech.com%2FStaticFiles%2FImages%2F2024%2F06%2F07%2Fdau-tu-quat-tran-3_d0f1.png&w=3840&q=75)
Thực hiện các bước đấu hộp số quạt trần như sau:
Bước 1: Xác định kích thước hộp số quạt trần và đánh dấu vị trí lắp đặt để đảm bảo kích thước phù hợp và tạo nét thẩm mỹ cho quạt trần.
Bước 2: Nới lỏng các ốc vít trên hộp số và mở nắp, sau đó lấy hộp số ra khỏi đế. Để tránh mất các ốc vít, nên đặt chúng vào một hộp nhỏ hoặc ngăn riêng.
Bước 3: Kết nối dây nguồn của ngôi nhà với dây dẫn từ bộ động cơ thông qua lỗ trên đế hộp số.
Bước 4: Lắp hộp số quạt trần lên tường theo vị trí đã đánh dấu ở bước 1. Hãy cẩn thận khi vặn các ốc vít để tránh hộp số bị lỏng và rơi xuống.
Bước 5: Sau khi hộp số quạt trần đã được gắn lên tường, tiến hành kết nối dây nguồn và dây dẫn với các cổng kết nối trên hộp số.
Bước 6: Hoàn thành việc lắp đặt hộp số, thử điều chỉnh tốc độ quạt trên hộp số để đảm bảo hoạt động chính xác.
Hy vọng bài viết đã mang lại thông tin hữu ích cho bạn đọc!
